8.(绵阳江油模拟)如图所示为一种常用的空气断路器，也叫空气开关。若空气开关跳起后，复位,又立刻跳起,则原因有可能是(　　)
①插座中的两个线头相碰。
②开关中的两个线头相碰。
③电路中同时接入了过多的用电器。
④灯丝烧断。

A.①②　　　　　　
　B.②③　　　　　　
　C.②④　　　　　　
　D.①③

答案： D

9.(牡丹江中考)小冰家的电能表上标有“220V　10(20)A”字样,家中正使用着一台100W的电冰箱、两盏40W的日光灯。当小冰将一个60W的台灯的插头插进插座时，台灯不亮,干路中的空气开关“跳闸”。发生这种现象的原因可能是(　　)
A.日光灯断路
B.台灯插头处短路
C.电冰箱断路
D.用电器的总功率过大

答案： B

三、计算与推导题(20分)

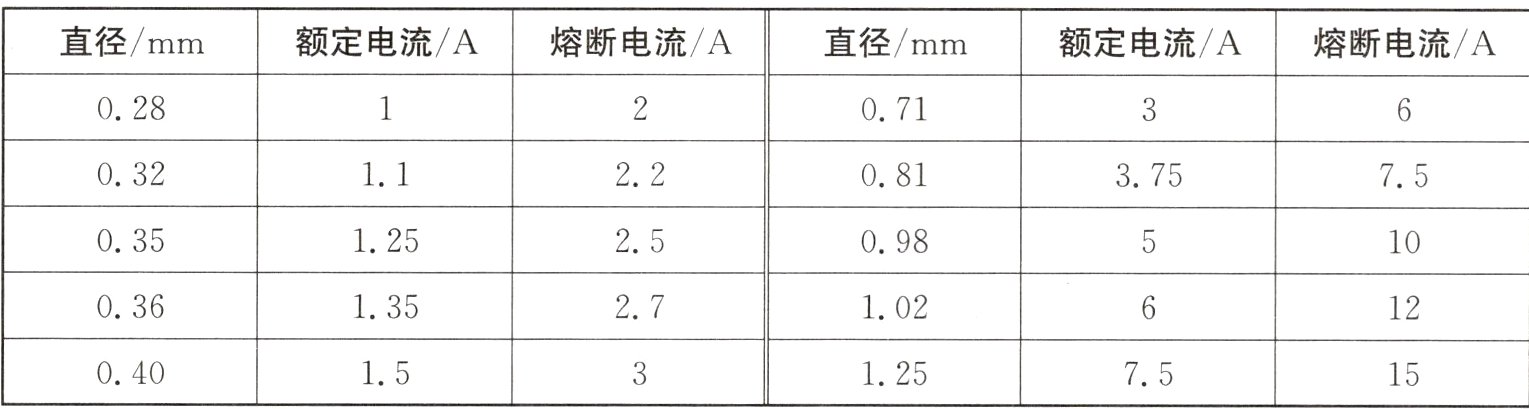

10.保险丝的规格常用额定电流来表示。选用保险丝时应使它的额定电流等于或略大于电路中的最大工作电流。如表所示为常用的铅锑合金保险丝的规格。

(1)由表中的数据你能得到哪些有关保险丝的知识？(写出两条即可)
①______________________________;②______________________________。
(2)小华家电路中有“PZ220−40”的电灯4盏,60W的电扇1台,1000W的电热水器1个，请你帮他正确选择1种规格的保险丝。(写出推导过程)

答案：
(1)①保险丝的直径越大，额定电流越大；②保险丝的熔断电流是其额定电流的2倍（答案合理即可）
(2)各用电器总功率P = 40W×4 + 60W + 1000W = 1220W，小华家电路中的最大正常工作电流I = $\frac{P}{U}$ = $\frac{1220W}{220V}$ ≈ 5.55A，应选取直径为1.02mm、额定电流为6A的保险丝
