《2025年名师学案八年级物理下册人教版》

1.(原创题)如图的装置中，两支笔构成了一个杠杆，阻力（书的重力）和阻力臂不变，小手指离支点越远，动力臂越大，由杠杆平衡条件可知所用的动力越______。
　　　　　　　　　　　　

答案： 小

2.如图所示，杠杆AOB能绕O点转动。在A点挂一重物G，为使杠杆保持平衡且用力最小，在B点施加一个力，这个力应该是图中的______。
　　　　

答案： $F_{2}$

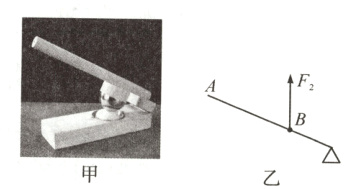

3.(2024·广元)图甲是压制饺子皮的“神器”，压皮时压杆可视为一个杠杆，图乙是简化示意图，图中O为支点，F₂为压饺子皮时作用在B点的阻力。请在图乙中画出压饺子皮时作用在A点的最小动力F₁及阻力F₂的力臂l₂。
　　　

答案：

4.如图所示，O点是该装置的转轴，其中BD = 2OA = 2OB，要使该装置在图中所示位置静止，画出所需的最小力F，并标出该力的力臂L。
　　　　　

答案：

5.(2024春·荆州期末)如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力F及其力臂L的示意图。
　　　　　

答案：

6.如图所示，小明想将一个质地均匀的车轮推上平台，O点为车轮的轴心。请画出将车轮推上平台的最小力及其力臂。
　　　　　　　　　

答案：

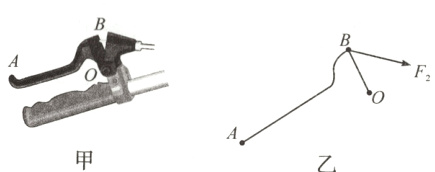

7.(中考·南充)如图甲是小菁自行车的手闸，其中ABO可视为一种杠杆，简化示意图如图乙，O为支点，F₂为阻力。请在图乙中画出作用在A点的最小动力F₁的示意图及其力臂L₁。
　　　　

答案：

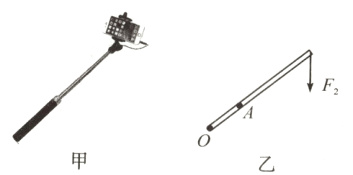

8.(真实情境题)小华一家五一出游前，为便于拍照购买了一个手机自拍杆，如图所示，是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作是一个杠杆，请在图乙杠杆简化图中画出阻力臂L₂和作用在A点的最小动力F₁。
　　　　　　

答案：
