《2025年名师学案八年级物理下册人教版》

7. 关于杠杆小明有以下几种理解，其中错误的是（ ）
A. 杠杆可以是直的也可以是弯的
B. 杠杆的支点一定在杠杆上
C. 动力臂是支点与动力作用点的连线
D. 阻力臂是支点与阻力作用线的距离

答案： 答案：C
解析：杠杆可以是直的也可以是弯的，A选项正确；杠杆的支点是杠杆绕着转动的点，一定在杠杆上，B选项正确；动力臂是从支点到动力作用线的距离，而不是支点与动力作用点的连线，C选项错误；阻力臂是从支点到阻力作用线的距离，D选项正确。

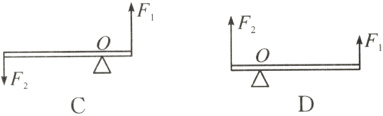

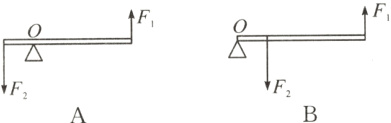

8.（物理与生活）图中开瓶器开启瓶盖时可抽象为一个杠杆，
　　　　　　　　　　　　　　 不计自重。图中能正确表示它工作示意图的是（ ）
　
　

答案： 答案：B
解析：开瓶器开启瓶盖时，支点在开瓶器与瓶盖边缘接触的点，动力是手施加的力，方向向上，阻力是瓶盖对开瓶器的作用力，方向向下，B选项符合开瓶器工作时的实际情况。

9.（2024·泰安）如图所示，O为杠杆支点，请画出F1的力臂并用字母l表示。
　　　　　　　

答案：
答案：
解析：先确定支点O，沿F1的方向画出F1的作用线，再从支点O向F1的作用线作垂线，垂线段即为F1的力臂l。

10.（2024·临夏州）俯卧撑是一种健身运动，能够锻炼上肢、腰部及腹部的肌肉，是简单易行却十分有效的力量训练手段，如图是某同学做俯卧撑的示意图。此过程中，他的身体可视为杠杆，O点为支点，A点为重心，请画出重力对应的力臂l。
　　　　　　

答案：

11.（2024·成都）如图甲，小孟书桌上的折叠式台灯由底座、立杆和灯头组成。如图乙所示，灯头OAB可视做绕O点转动的杠杆，A点是灯头的重心，小孟用拉力F将灯头拉至图示位置。请在图乙中画出：
①灯头受到的重力G的示意图；
②拉力F的力臂L。
　　　　

答案：

12.（2024·徐州）如图所示，请画出撑开雨伞时，撑杆对伞骨作用力F的力臂l。
　　　　　　　　

答案：

13.（中考·南通）如图，杠杆AOB保持静止，O为支点，请作出动力F1的力臂l1和阻力F2。
　　　　　　

答案：
答案：
解析：作动力F1的力臂l1：先确定支点O，沿动力F1的方向画出动力F1的作用线，再从支点O向动力F1的作用线作垂线，垂线段即为动力F1的力臂l1；作阻力F2：因为杠杆AOB保持静止，阻力F2的作用效果与动力F1的作用效果相反，且阻力F2的作用点在B点，方向大致向下，据此画出阻力F2。

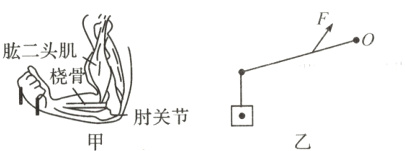

14.（2024·巴中）图甲为人用手提物体时的情境。手臂桡骨在肱二头肌的牵引下绕肘关节转动的模型如图乙，请在图乙中作出力F的力臂L及物体所受重力的示意图。
　　

答案：
