《2025年中考复习指南江苏人民出版社物理》

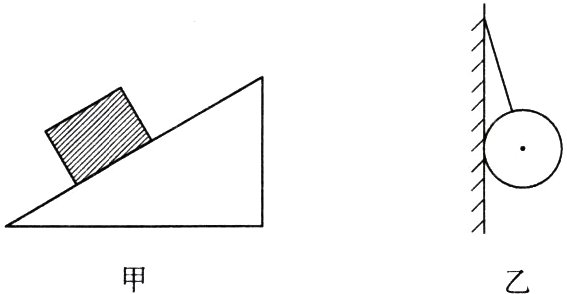

12. （1）如图甲所示，放在斜面上的物块受到4 N的沿斜面向上的拉力和8 N的重力作用，用力的示意图表示出这两个力.
（2）如图乙所示，一个重是8 N的小球，用绳子拉着挂在光滑的墙上. 已知绳子的拉力是10 N，墙对小球的水平压力是6 N. 用力的示意图画出小球受到的力.

答案：

(1)
(2)

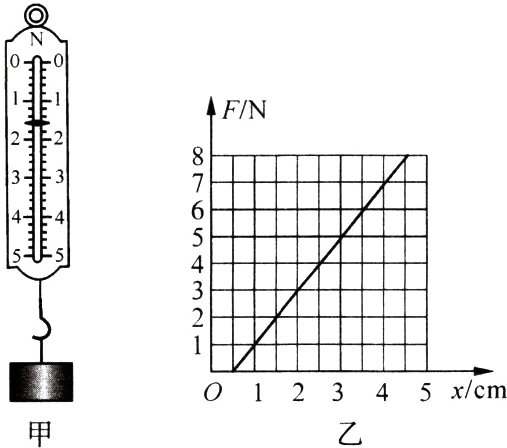

13. 在研究弹簧的伸长与外力的关系的实验中，将弹簧水平放置测出其自然长度，然后竖直悬挂让其自然下垂，在其下端竖直向下施加外力F，实验过程是在弹簧的弹性限度内进行的，用记录的外力F与弹簧的伸长量x作出的F - x图线如图所示.
（1）由图可知，该弹簧受到的拉力每增加1 N，弹簧的伸长增加________ cm.
（2）该图线不过原点的原因是______________________________.

答案： 0.5 弹簧在竖直悬挂自然下垂时在自身重力的作用下伸长了一定的长度

14. 一座桥的桥头立有如图所示一块指示牌. 现有一辆自重为73 500 N的油罐车，车内装有20 m³的轻质柴油，计算说明这辆装有轻质柴油的油罐车是否能从此桥通过.（ρ柴油=0.8×$10^{3}$kg/${m^{3}}$，g=10 N/kg）

答案： 能通过
