《2025年中考复习指南江苏人民出版社物理》

三、实验探究题

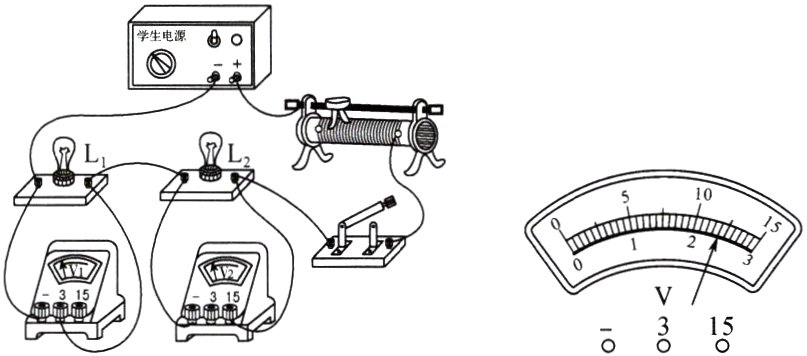

8. 在学习“电能表与电功”一节内容时，同学们完成教材上的活动“比较两个灯泡的亮暗.”小明选用标有“2.5 V 0.3 A”和“3.8 V 0.3 A”的灯泡L₁和L₂，连接电路如图所示.

（1）闭合开关后，发现两灯均不发光，电压表V₁的示数为0，电压表V₂的示数很大，故障的可能原因是_______.
（2）排除故障后闭合开关，电压表V₁的示数如图所示，为_______ V.
（3）此实验中一定时间内电流做功的多少可以通过观察_______来比较，所用的研究方法为_______.
（4）在本实验中选用两个不同规格小灯泡的目的是_______.
（5）如果将这两只灯泡并联接入电压为2.5 V的电路中，较亮的灯泡是_______（选填“L₁”或“L₂”）.

答案： （1）$L_2$断路 （2）2.4 （3）灯泡的亮度 转换法 （4）使$L_1$、$L_2$两端的电压不同 （5）$L_1$

四、计算题

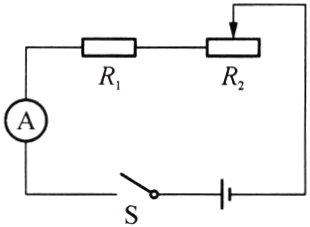

9. 如图所示，电源电压恒为24 V，电阻R₁的阻值为20 Ω，滑动变阻器R₂上标有“100 Ω 3 A”字样. 闭合开关S后，电流表的示数为0.3 A. 求：

（1）此时电阻R₁两端的电压U₁；
（2）此时电阻R₂的电阻值；
（3）2 min时间内电阻R₂上消耗的电能.

答案： （1）6V （2）60$\Omega$ （3）648J

10. 在如图所示的电路中，电阻R₂ = 20 Ω. S闭合后，电流表A₁、A₂的示数分别为0.2 A和0.5 A. 求：

（1）100 s内电流经过R₁、R₂时所做的电功W₁、W₂；
（2）在这100 s内电池输出的电能.

答案： （1）120J，180J （2）300J

11. 如图所示，电源电压恒定，R₁ = 30 Ω，R₂ = 60 Ω. 当开关S₃闭合，S₁、S₂都断开时，电流表的示数为0.1 A.

（1）求电源电压；
（2）当开关S₃断开，S₁、S₂都闭合时，求电流表的示数、通电1 min电流对R₁所做的功.

答案： （1）9V （2）0.45A，162J
