《2025年中考复习指南江苏人民出版社物理》

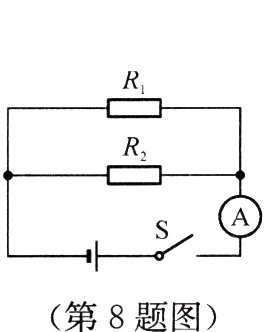

8. 如图所示，电源电压为6 V，电阻R₁的阻值为10 Ω。闭合开关后，电流表的示数为0.9 A，则通过电阻R₁的电流为______A，R₂的电功率为______W。

答案： 0.6 1.8

9. 如图甲所示电路中，R₀为定值电阻，R₁为滑动变阻器。图乙是该滑动变阻器滑片从a滑到b过程中消耗的电功率与电流关系的图像。 则该滑动变阻器的最大电阻值是______Ω，电源电压是______V。

答案： 50 12

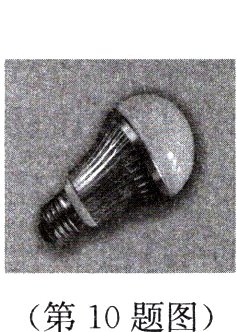

10. LED灯具有节能、环保等特点，如图所示是额定电压为220 V、额定功率为4.4 W的LED灯泡，该灯泡的额定电流是______ A。 若它每天正常发光5 h，一个月（30天）消耗的电能是______kW·h。 与普通白炽灯相比，在达到相同亮度的条件下，假设LED灯可以节约90％的电能，则这个LED灯与功率为______W的白炽灯亮度相当。

答案： 0.02 0.66 44

三、实验探究题

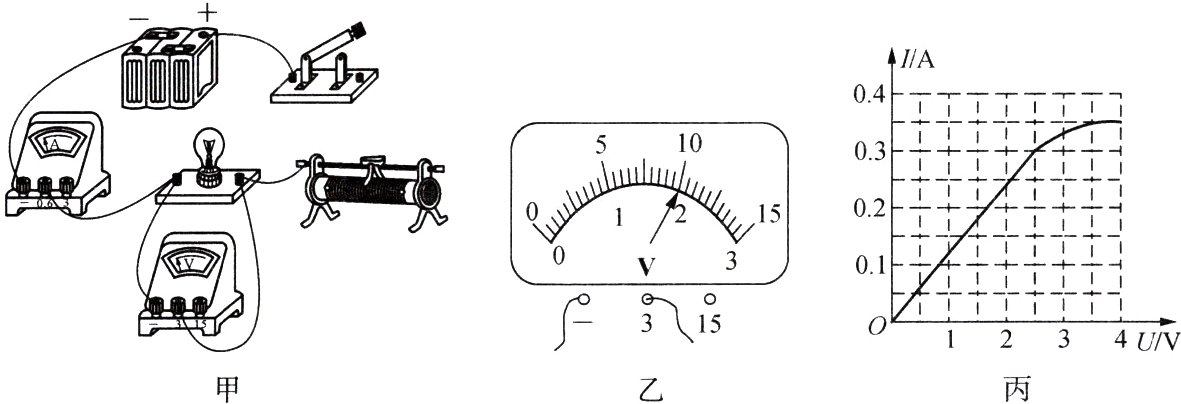

11. 在“测量小灯泡电功率”的实验中，电源电压为3 V，小灯泡额定电压为2.5 V，小灯泡电阻约为10 Ω。

（1）请你用笔画线代替导线，将图甲中的实验电路连接完善（要求滑片向左移动时灯泡变暗）。
（2）小明连接好最后一根导线后，闭合开关，他发现无论怎样移动滑片，灯泡都很暗，且两表示数不变，出现上述现象的原因可能是：______________________________。
（3）故障排除后，小明闭合开关，移动滑动变阻器的滑片到某点，电压表的示数如图乙所示，为______V。 若他想测量小灯泡的额定功率，应将图甲中的滑片向______（选填“左”或“右”）端移动，使电压表示数为2.5 V。
（4）他又移动滑片，记下了几组对应的电压表和电流表的示数，并绘制成图丙所示的I - U图像。 根据图像信息可以计算出小灯泡的额定功率是______W。
（5）他利用已测出的几组数据求出了小灯泡的电阻，发现小灯泡的电阻值是变化的，产生这一现象的原因是______________________________。
（6）在该实验后把小灯泡换成一个定值电阻，还可探究______（选填“A”或“B”）的关系。
A. 电流与电阻
B. 电流与电压

答案：
(1)电路图略
(2)滑动变阻器同时接下面两个接线柱
(3)2 右
(4)0.75
(5)灯泡电阻受温度影响，随温度的升高而增大
(6)B
