《2025年中考复习指南江苏人民出版社物理》

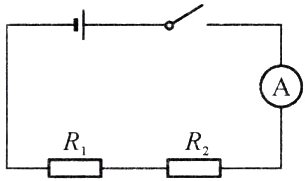

8. 如图所示，把20 Ω的电阻R₁和30 Ω的电阻R₂串联起来，接在电压为6 V的电源上。闭合开关后，求：
（1）电流表的示数；
（2）电路消耗的总功率。

答案：
(1)$R_1$、$R_2$串联，$R = R_1 + R_2 = 20\ \Omega + 30\ \Omega = 50\ \Omega$，$I = U/R = 6\ V/50\ \Omega = 0.12\ A$.
(2)$P = UI = 6\ V×0.12\ A = 0.72\ W$.

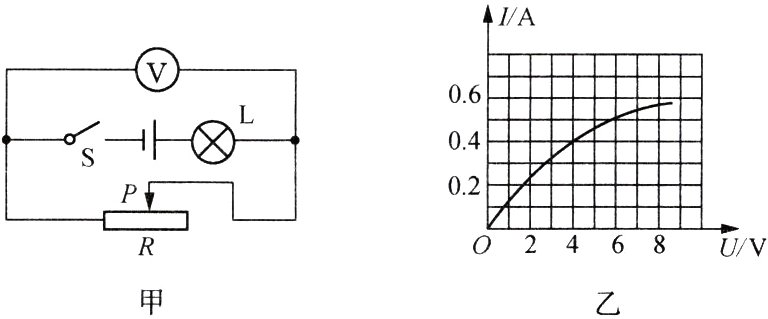

9. 在如图甲所示电路中，电源电压恒为9 V，灯泡L的额定电压为6 V，通过灯泡L的电流I与灯泡两端的电压U的关系如图乙所示，求：
（1）灯泡的额定功率；
（2）灯泡正常发光时，滑动变阻器接入电路的阻值；
（3）当电压表示数是5 V时，灯泡L的实际功率。

答案：
(1)3W
(2)$6\ \Omega$
(3)1.6W

一、选择题
1. 如图所示为家用电饭锅，下列与它有关的数据最符合实际的是 （ ）

A. 正常工作时的电流为0.01 A
B. 正常工作时的电压为12 V
C. 正常工作时的功率为700 W
D. 正常工作1小时消耗的电能约为360 J

答案： C
