四、计算题

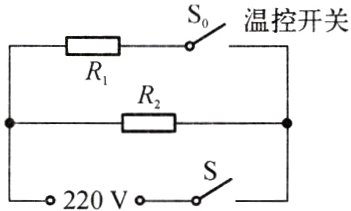

12. 如图是某款有加热和保温功能的电热饮水机电路原理图，饮水机内有温控开关S₀。 该饮水机的部分参数：额定电压为220 V，加热时的总功率为880 W，保温时的功率为44 W，R₁、R₂为加热电阻丝。（假设它们的阻值不变）
（1）当S和S₀闭合时，饮水机处在加热状态，求此时电路的总电流是多大。
（2）在保温状态下，电阻丝R₂的阻值为多少？
（3）若实际电压只有165 V时，饮水机加热的实际总功率是多大？

答案：
(1)4A
(2)$1100\ \Omega$
(3)495W

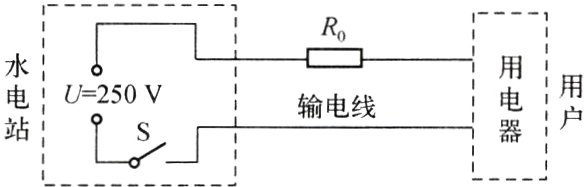

13. 现有一个小型水电站，如图所示，发电机提供的电压U = 250 V，保持恒定，通过输电线向较远处用户输电，输电线的总电阻R₀ = 0.15 Ω。 闭合开关S，若发电机提供给电路的总功率为50 kW，求：
（1）通过输电线的电流I和输电线上损耗的热功率P₀；
（2）用户得到的功率P₁和输电效率η。

答案：
(1)200A，6kW
(2)44kW，88%
