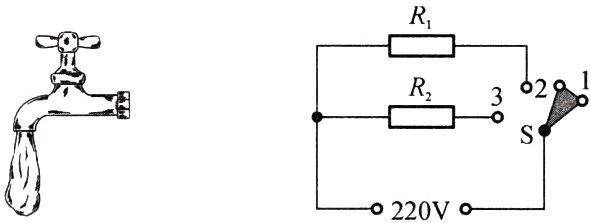

5. 一种电热水龙头俗称“小厨宝”，通常安装在厨房里以便提供热水，如图是它的实物图和内部电路图. 旋转手柄可使扇形开关S同时接触两个相邻触点，从而控制水龙头流出的水为冷水、温水或热水. 已知$R_{1}$、$R_{2}$是电阻丝，其中$R_{2}=44\ \Omega$，温水挡的电功率是880W [水的比热容是$4.2\times10^{3}\text{ J/(kg}\cdot^{\circ}\text{C)}]$. 试回答或求解下列问题：
（1）当S旋到位置1时，水龙头流出______水；当S旋到位置3时，水龙头流出______水.（选填“冷”“温”或“热”）
（2）当S旋到位置2时，小厨宝正常工作150s将0.5kg的水从20℃加热到50℃，水吸收了多少热量？
（3）电热丝$R_{1}$的阻值是多少？
（4）当S旋到热水挡时，小厨宝正常工作60s消耗的电能是多少？
　

答案： （1）冷 热 （2）6.3×10⁴ J （3）55 Ω （4）118800 J

一、选择题
1. 下列各用电器均标有“220V　60W”字样，它们正常工作相同的时间，发热最多的用电器是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
A. 电视机　　　　　　　　　　　　　　
　B. 电风扇
C. 电热毯　　　　　　　　　　　　　　
　D. 台灯

答案： C

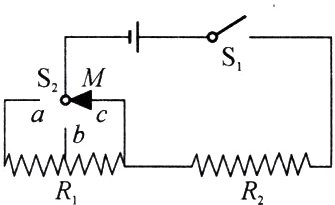

2. 严寒冬季，我国北方哨兵脚上穿有电热靴. 一只靴内加热电路如图所示，电源电压恒定，$S_{2}$为三挡旋钮开关（金属片M可分别拨至a、b、c处），电阻丝$R_{1}$、$R_{2}$规格相同且阻值不变，b为电阻丝$R_{1}$的中点. 这只电热靴的低温挡为6W，则中温挡和高温挡的功率分别为　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
A. 8W　12W　　　　　　　　　　　　　B. 8W　24W
C. 12W　18W　　　　　　　　　　　　　D. 12W　24W
　　　　　　　　　　　　　　　　　　　　　　　　　　

答案： A

3. 阻值为R的电阻丝，接到电源上6min烧开一壶水，现在用两根同样的电阻丝串联起来，接到同一电源上烧开同一壶水，需要的时间是　　　　　　　　　　　　　　　(　　　)
A. 12min　　　　
　B. 4min　　　　　
　C. 8min　　　　　
　D. 6min

答案： A
