《2025年中考复习指南江苏人民出版社物理》

例4　（关于欧姆定律的计算）

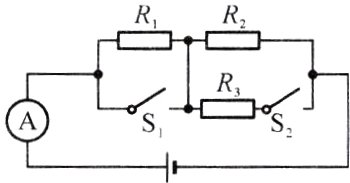

如图所示，电源电压为9V且不变，电阻$R_{1}=10\ \Omega$，$R_{2}=10\ \Omega$，$R_{3}=5\ \Omega$，在以下情况中电流表的示数各是多少？
（1）$S_{1}$、$S_{2}$都断开时；
（2）$S_{1}$、$S_{2}$都闭合时.

答案： （1）0.45 A （2）2.7 A

1. 将一段导体接在电路中，如果将加在它两端的电压增大一倍，关于导体的电阻和通过它的电流，下列说法中正确的是　　　　　　　　　　　　　　　　　　　　　　　(　　　)
A. 电阻和电流都保持不变
B. 电阻不变，电流增大一倍
C. 电流不变，电阻增大一倍
D. 电阻和电流都增大一倍

答案： B

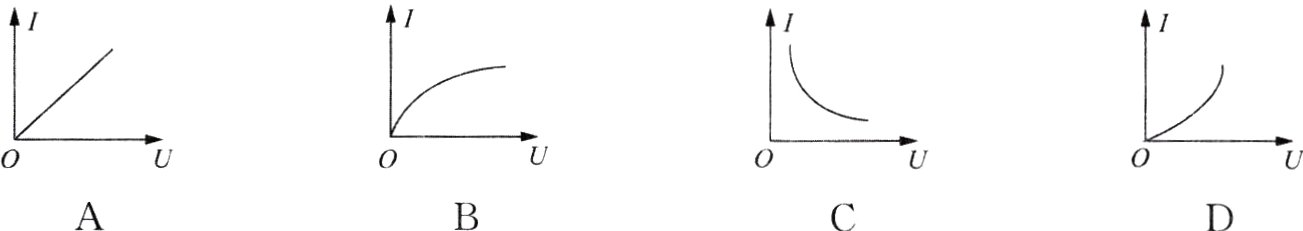

2. 下列图像中能正确描述通过定值电阻中的电流与其两端电压关系的图像是(　　　)

答案： A

3. 由欧姆定律公式可知　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
A. 同一导体两端的电压跟通过该导体的电流成反比
B. 导体两端的电压为零时，因为没有电流通过，所以导体电阻为零
C. 导体中的电流越大，导体的电阻就越小
D. 导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示

答案： D

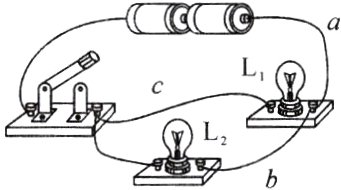

4. 如图所示，灯$L_{1}$的电阻大于灯$L_{2}$的电阻. 接通电路后，对通过各导线的电流大小，以下说法正确的是　　　　　　　　　(　　　)

A. b的电流最小
B. c的电流最小
C. b、c的电流相等
D. a、c的电流相等

答案： B

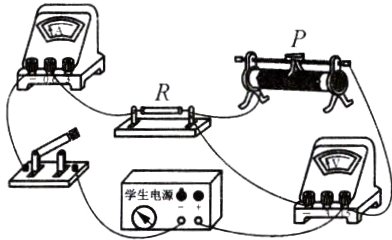

5. 如图所示，电源电压恒定，闭合开关后滑动变阻器滑片向右移动的过程中，下列说法正确的是　　　　　　　　　　(　　　)

A. 电流表示数增大
B. 电压表示数减小
C. 定值电阻R两端的电压增大
D. 电压表示数与电流表示数比值增大

答案： D

6. 两个定值电阻，甲标有“16Ω　1.5A”，乙标有“22Ω　0.5A”. 现把它们串联起来，则该串联电路两端允许加的最高电压是　　　　　　　　　　　　　　　　　　　　(　　　)
A. 57V
B. 41V
C. 35V
D. 19V

答案： D
