《2025年中考复习指南江苏人民出版社物理》

1. 用________表测出电阻两端的电压，用________表测出通过电阻的电流，根据欧姆定律就可以计算出电阻R，这种测电阻的方法叫________法。

答案： 电压 电流 伏安

2. 王新有两个电阻$R_1$和$R_2$，已知$R_1$=3$R_2$，他将这两个电阻串联起来接入电路中，用电压表测出$R_2$两端的电压为6 V，则$R_1$两端的电压为________V；若将这两个电阻并联起来接入电路中，用电流表测出通过$R_1$的电流为0.9 A，则干路的电流为________A。

答案： 18 3.6

3. 电阻$R_1$=10 Ω、$R_2$=12 Ω，在使用时，$R_1$两端电压不超过6 V，$R_2$两端电压不超过8 V。如果将它们并联在同一电路中，则干路中电流不超过________A；如果将它们串联在电路中，则电路的电流不得超过________A。

答案： 1.1 0.6

4. 两电阻甲、乙中的电流与电压关系如右图所示，则甲的电阻为________Ω；将甲和乙并联后接在电压为2 V的电源两端，干路中的电流为________A。

答案： 5 0.6

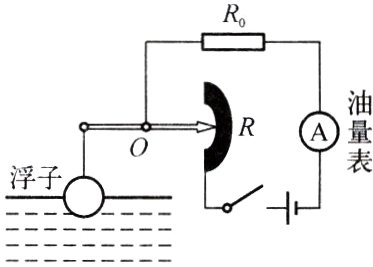

5. 如图是小明自制的一种测定油箱内油面高度的装置。油量表是由量程为0～0.6 A的电流表改装而成的，滑动变阻器R的最大阻值为20 Ω，从油量表指针所指的刻度，就可以知道油箱内油面的高度。已知电源电压为12 V，当油箱内油面高度最高时，R的金属滑片在最下端，油量表指针满偏；当油箱内没有油时，R全部接入电路，油量表的读数最小。则$R_0$的阻值是________Ω，油量表的最小读数是________A；当油箱内油面的高度降为最高油面的一半时，滑片正好在R的中点，此时油量表的读数是________A。据此推理油量表的刻度________（选填“均匀”或“不均匀”）。
　　　　　　　　　　　　　　　　　　　　　　　　　　

答案： 20 0.3 0.4 不均匀

6. 在测量未知电阻$R_x$（阻值约为150 Ω）的实验中，提供的实验器材有：电源（电压为3 V）、滑动变阻器R（0～50 Ω）、电阻箱$R_0$（0～9 999 Ω）、电流表（0～0.6 A）、电压表（0～3 V）、开关及导线若干。
　　　　　　　　

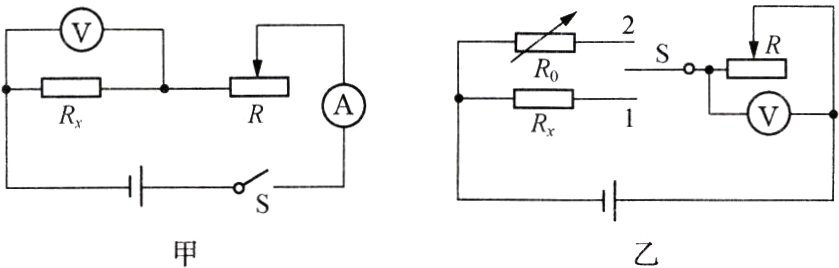

（1）小虎设计了如图甲所示的电路，这种测量电阻的方法叫作________，他________（选填“能”或“不能”）较准确测出$R_x$的阻值，理由是________________________。
（2）小明设计了如图乙所示的电路进行测量。
① 按照图乙设计的电路图连接电路。
② 正确连接电路后，小明先将开关S拨至“1”，调节变阻器的滑片至某一位置，此时电压表的示数如图丙所示，读数为$U_1$=________V。
③ 再将开关S拨至“2”，当电阻箱的阻值调至$R_0$=152 Ω时，电压表的示数恰为$U_1$，则待测电阻的阻值$R_x$=________Ω。

答案：
(1) 伏安法 不能 电路中电流小于电流表的分度值
(2) ② 0.5 ③ 152
