《2025年中考复习指南江苏人民出版社物理》

11. 为了节约用电、延长用电器的使用寿命，小红将两盏标有“220V　100W”的灯泡串联接在家庭电路中使用，此时若只有这两盏灯工作，则电路消耗的总功率为_______W. 为了安全用电，控制用电器的开关应接在_______上.

答案： 11. 50 火线

12. 某测电笔中有一个880kΩ的高阻值电阻，这个电阻与氖管是_______联连接的. 当用这个测电笔测家庭电路的火线时，氖管发光. 若人体及氖管的电阻均忽略不计，则此时通过人体的电流约为_______mA.

答案： 12. 串 0.25

三、作图与实验探究题

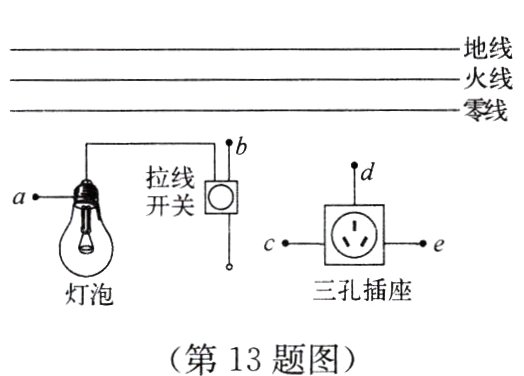

13. 请用笔画线代替导线，将图中的电灯、开关和插座接入家庭电路中.

答案：
三、作图与实验探究题
13.

14. 在“调查家庭用电”的综合实践活动中，小明观察到如图
所示的家庭供电箱，漏电保护开关在漏电时自动断开，空气开关
在电路过载或短路时自动断开，这两个开关_______（填“串联”
或“并联”）在电路中. 进户线干路较其他导线特别粗，是为了_______（填“增大”或“减小”）电阻，防止通过大电流时发热引起安全
事故. 小明还了解到供电箱中所有与导线连接的接线柱都要拧紧，这是为了防止_______导致发热过多的安全隐患.

答案： 14. 串联 减小 电阻过大(接触不良)

四、计算题

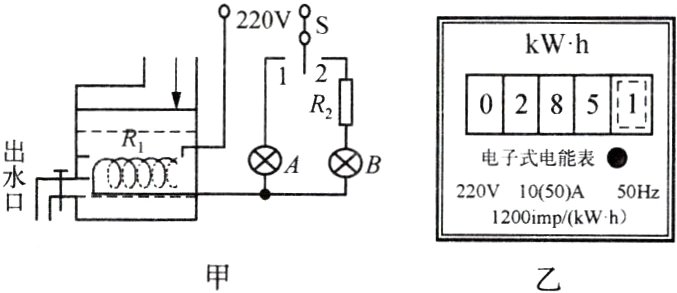

15. 乐乐家有一电热水器，说明书上有工作原理示意图（如图甲），有“加热”和“保温”两挡，正常工作时电路的总功率分别为1100W和11W.
（1）当处于“加热”挡工作时，双掷开关S应置于_________（选填“1”“2”或“中间”）.
（2）若不计电阻随温度的变化，忽略A、B指示灯电阻的影响，$R_{1}$、$R_{2}$阻值各为多大?
（3）乐乐看到自家电能表如图乙所示（1200imp/kW·h是脉冲系数，表示消耗1kW·h电能，脉冲信号灯闪变1200次）. 乐乐关闭家中其他电器，单独让电热水器工作，发现2min电能表信号灯闪变42次. 求热水器的实际功率.

答案： 四、计算题
15.
(1) 1
(2) $R_1$为44 $\Omega$，$R_2$为4 356 $\Omega$
(3) 热水器的实际功率为1 050 W
