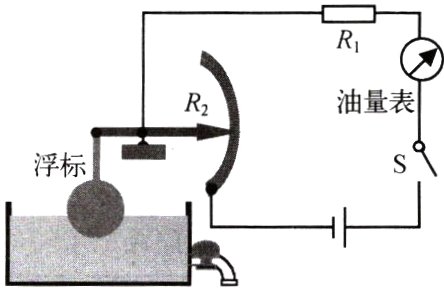

5. 如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表指针所指的刻度就可以知道油箱内油面的高度。下列说法错误的是 （ ）

A. 油量表是串联在电路中的
B. 当油面上升时，滑动变阻器$R_{2}$的阻值变小
C. 当油面上升时，油量表的示数变大
D. 定值电阻$R_{1}$的作用是在油放完时保护电路

答案： D

二、填空题

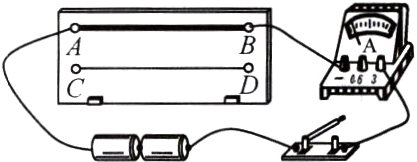

6. 如图所示的电路，AB和CD是等长但粗细不同的镍铬合金线。闭合开关后，通过观察_______，可以比较出合金线电阻的大小，这种研究方法叫_______（选填“等效替代法”或“转换法”）。这个实验装置可用来研究电阻大小与导体_______的关系。

答案： 电流表示数大小 转换法 横截面积

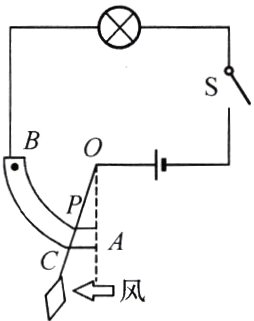

7. 一名同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器，观察小灯泡的_________可以粗略地知道风力的大小。若串联一个_______可以更精确地知道风力的大小。

答案： 亮度 电流表

三、实验题

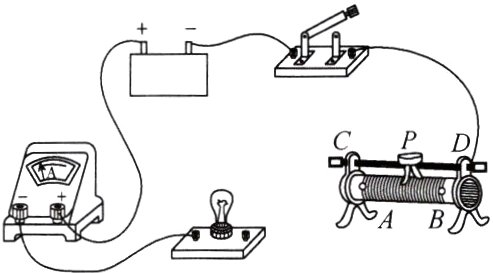

8. 如图所示为“练习使用滑动变阻器”的实验示意图。
（1）请将实物图连接完整，要求：滑动变阻器的滑片向左滑动时，灯泡的亮度减弱。
（2）在闭合开关前，滑片P应移动到_______（选填“A”或“B”）端。
（3）闭合开关S，若发现小灯泡不亮，接下来最合理的操作是_______。
A. 断开开关S，更换灯泡重新实验
B. 断开开关S，增加电池节数重新实验
C. 调节滑动变阻器，观察小灯泡是否发光
D. 观察电流表示数是否为零，判断电路是否断路
（4）开始实验后，甲同学发现无论怎样移动滑片P，电流表只有较小示数且不变，灯泡微弱发光且亮度不变，分析原因是____________________。

答案：
(1) 图略
(2) A
(3) D
(4) 把滑动变阻器A、B两个接线柱接入电路
