《2025年中考复习指南江苏人民出版社物理》

例3 （关于透镜辨别）
如图是把一副眼镜放在太阳光下，在地面上看到的情形.由此可以判断镜片是（ ）

A. 凸面镜
B. 凹面镜
C. 凸透镜
D. 凹透镜

答案： D

例4 （关于透镜对光线的作用）

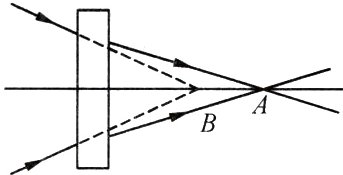

如图所示，一束光线经过一个透镜后相交于主光轴上的A点，取走透镜后，光线相交于B点，则该透镜起到________（选填“会聚”或“发散”）作用，是_______透镜，由此说明，能把光线相交于一点的透镜_______（选填“一定”“不一定”或“一定不”）是凸透镜.

答案： 发散 凹 不一定

1. 如图所示，用一激光射至空水槽的O点，向水槽内注入一些水，则可以看到水槽底部的光斑（ ）

A. 向左边移动
B. 向右边移动
C. 不移动
D. 无法判断

答案： A

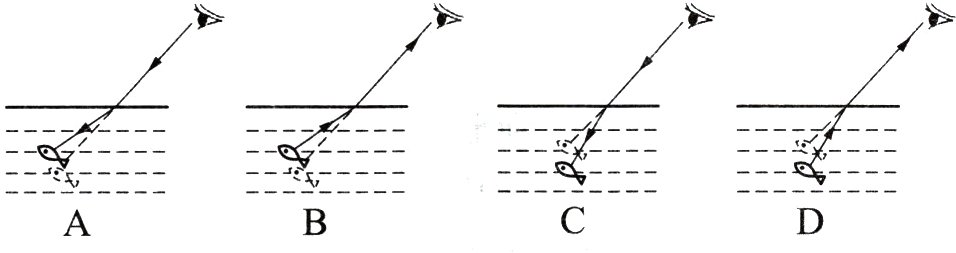

2. 从岸边看水中的鱼，看到“鱼”的位置与实际位置不同.下列模型能解释此现象的是（ ）

答案： D

3. 凸透镜对光线具有的作用是（ ）
A. 光通过凸透镜成平行光
B. 对平行于主光轴的光线才有会聚作用
C. 对任一光束都有会聚作用
D. 对成像的光束才有会聚作用

答案： C

4. 光从水中射向空气中时，入射点O和反射光线如图所示.请画出入射光线和折射光线.

答案：

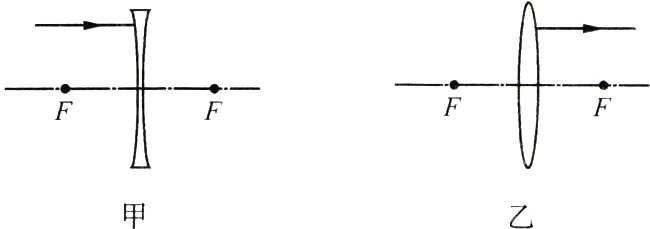

5. 完成甲、乙两图中的光路图.

答案：
