《2025年中考复习指南江苏人民出版社物理》

3. 如图所示，电源电压保持不变，$R_{1}=10\ \Omega$，闭合开关S，滑动变阻器的滑片P在最右端时，电流表的示数为0.25A，把滑片移到中点时，电流表的示数为0.4A. 则下列选项正确的是　　　　　　(　　　)

A. 滑片P在最右端时，通过$R_{1}$、$R_{2}$的电流之比为5:8
B. 滑片P在最右端时，$R_{1}$、$R_{2}$两端的电压之比为3:1
C. 滑动变阻器的最大电阻值为40Ω
D. 电源电压为10V

答案： D

4. 某定值电阻两端的电压由6V变为10V时，通过该电阻的电流增大了0.1A，那么这个定值电阻的阻值是________Ω.

答案： 40

5. 小锋设计如图所示的电路来判断梅雨季节教室里相对湿度的变化. 选用的器材有：3V电源、湿度传感器（其电阻$R_{S}$的阻值随相对湿度的增大而减小）、定值电阻$R = 2×10^3\ \Omega$、一只电压表（量程为0～3V）等. 当相对湿度为40%时，$R_{S}=1×10^3\ \Omega$，电压表的示数为2V，则电压表是并联在________的两端. 当电压表的示数变大时，教室里相对湿度在________.

答案： $R$ 变大

6. 人体的安全电压是不高于36V，当通过人体的电流接近30mA时就会有生命危险. 据此可以推断，人体是________（选填“导体”或“绝缘体”），人体电阻约为________Ω.

答案： 导体 1200

7. 某照明灯的额定电压是36V，正常发光时灯丝电阻为24Ω，则该灯的额定电流是________A. 如果电源电压是48V，为使照明灯正常发光，可以在电路中串联一个阻值为________Ω的电阻.

答案： 1.5 8

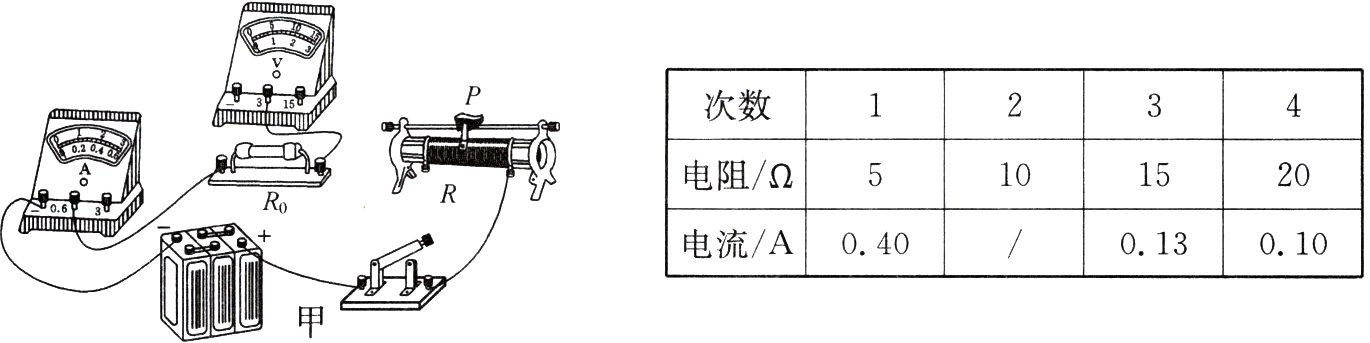

8. 小刚利用如图甲所示实物电路探究“导体中电流跟电阻的关系”. 提供的实验器材有：电压恒为6V的电源、电流表、电压表、四个不同阻值的定值电阻、滑动变阻器、开关、导线若干.

（1）图甲中部分导线已连好，请用笔画线代替导线将电路连接完整.
（2）正确连接电路后闭合开关，在移动变阻器滑片P时，两电表示数突然都变为零，则电路故障可能为________.
A. R短路
B. 滑片P接触不良
C. $R_{0}$短路
D. $R_{0}$断路
（3）排除故障后实验时，改变$R_{0}$的阻值，测出对应的电流I. 当$R_{0}$的阻值变大时，为完成探究，应将滑片P向________（选填“左”或“右”）端移动.

（4）实验数据如表，第2次实验中电流表的示数如图乙所示，则电流表示数为________A.
（5）分析表中数据可得出结论：______________________________.
（6）结合表中数据可知，小刚选用的滑动变阻器的最大阻值至少是________Ω.

答案： （1）略 （2）B （3）左 （4）0.2 （5）电压不变时，电流与电阻成反比 （6）40
