《2025年中考复习指南江苏人民出版社物理》

1. 伏安法测电阻实验中，滑动变阻器不能起到的作用是 （ ）
A. 改变待测电阻两端的电压
B. 改变电路中的电流
C. 保护电路
D. 改变待测电阻的阻值

答案： D

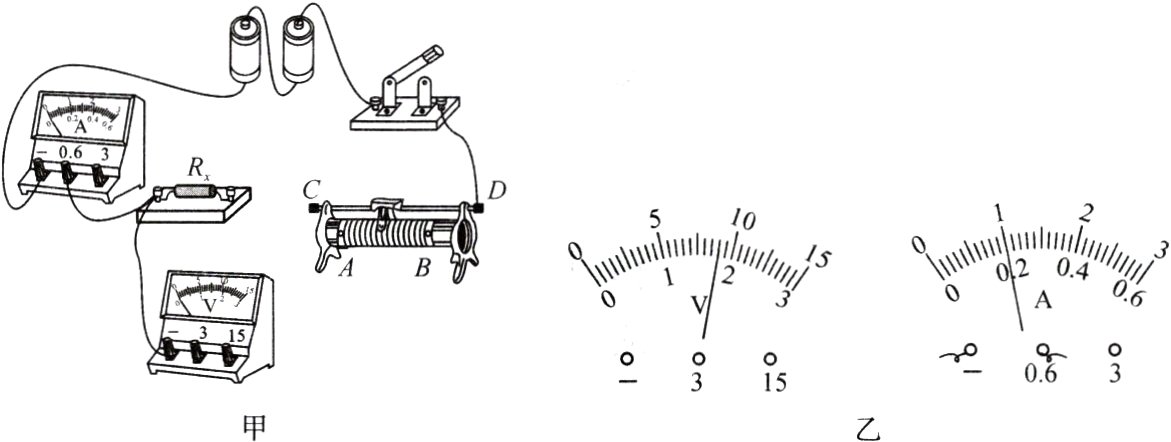

2. 如图所示为测电阻的实验。
（1）将图甲中的实物电路用笔画线代替导线连接完整。
　　　　
（2）检查无误，闭合开关，调节滑动变阻器的滑片，此时两电表的示数如图乙所示，则电压表示数为________V，电流表示数为________A，可计算$R_x$=________Ω。
（3）实验过程中发现电压表坏了，如果在图甲中仅拆去发生故障的电压表，并利用余下器材：电压未知的电源、量程合适的电流表、滑动变阻器（最大阻值记为$R_0$）、开关各一个、导线，也能测出$R_x$的大小。
① 简述实验过程中要测量的物理量并用相应字母表示：
a. ______________________________；
b. ______________________________。
② $R_x$=____________________（用已知量和测量量表示）。

答案：
(1) 如图所示
(2) 1.8 0.2 9
(3) ① a. 将滑片移到阻值最小处，读出电流表示数为 I b. 将滑片移到阻值最大处，读出电流表示数为 $I_{x}$ ② $\frac{I_{x}}{I - I_{x}} \cdot R_{0}$

3. 如图甲所示，电源电压保持不变，$R_1$=10 Ω。当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示。求：
（1）电源电压；
（2）滑片P滑到ab中点时电压表的示数。
　　　　　　　　　　　　　　　　　　

答案：
(1) 6 V
(2) 3 V
