7. 在如图所示的电路中，电源电压保持不变，开关S闭合后，有一个电表的指针没有发生偏转. 移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则故障是　　　　　　　　　　　　(　　　)

A. 变阻器$R_{1}$短路
B. 电阻$R_{2}$短路
C. 变阻器$R_{1}$断路
D. 电阻$R_{2}$断路

答案： B

8. 如图所示，开关合上前，滑动变阻器的滑片P应移至________端. 当滑片从中点开始（此时灯泡正常发光）向右移动时，变阻器连入电路的阻值变________，电路中的电流变________，灯泡亮度变________.

答案： 最左 小 大 亮

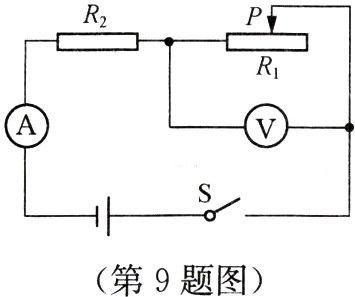

9. 如图所示，电源电压为3V，闭合开关S后，电流表示数为0.4A，电压表示数为1V，则$R_{2}$的阻值是________Ω. 将滑动变阻器$R_{1}$的滑片向右移动，电流表示数变________，电压表示数变________.

答案： 5 小 大

10. 如图所示，电源电压恒定，$R_{2}=30\ \Omega$，开关S、$S_{1}$都闭合时，电流表的示数为0.4A；开关S闭合、开关$S_{1}$断开时，电流表的示数变为0.3A. 则电源电压为________V，电阻$R_{1}$的阻值为________Ω.

答案： 3 10

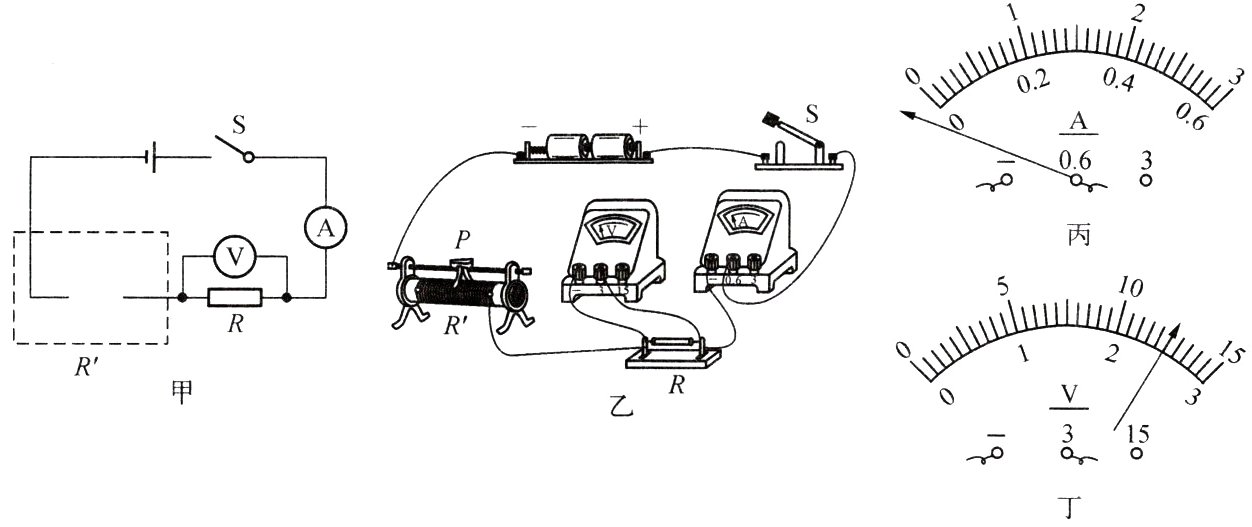

11. 小薇和小亮在“探究电流与电压的关系”的实验中，电源使用两节新干电池，滑动变阻器$R'$的规格是“20Ω　2A”.

（1）如图甲所示是小薇画出的电路图，小亮进行实物连线如图乙所示，请你在虚线框内把电路图补画完整（要求所补画的元件与实物电路对应）.
（2）开关S闭合前，小亮发现电流表的指针在零刻度线左端，如图丙所示，其原因是________（选填“A”或“B”）.
A. 电流表没调零
B. 电流表正负接线柱接反了
（3）确认电路无误后，闭合开关S进行实验，第4次实验时电流表示数为0.5A，电压表示数如图丁所示，记为________V；他们记录的数据如下表所示，老师指出其中一组数据有拼凑的嫌疑，你认为是第________组（填写实验序号），理由是________________________.

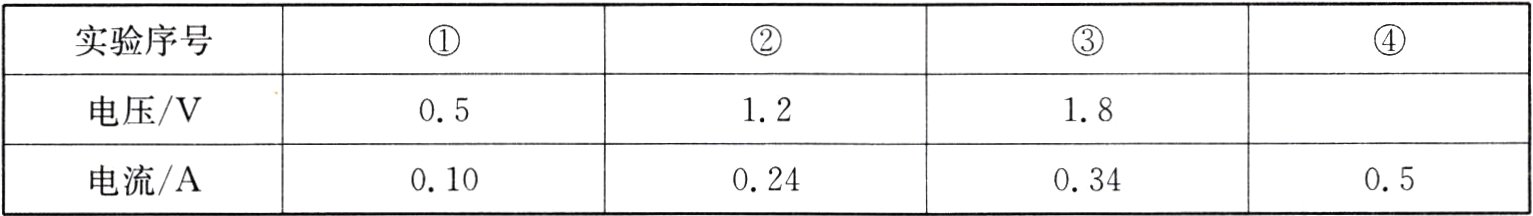

|实验序号|①|②|③|④|
|----|----|----|----|----|
|电压/V|0.5|1.2|1.8| |
|电流/A|0.10|0.24|0.34|0.5|
（4）排除有拼凑嫌疑的数据后，分析数据可以得到的结论是：在________不变时，通过导体的电流与导体两端的电压成________比.
（5）小薇利用实验数据还计算出定值电阻R的阻值为________Ω（结果保留一位小数）.
（6）以下实验与“探究电流与电压的关系”进行多次测量的目的不相同的是________.
A. 探究影响滑动摩擦力大小的因素
B. 探究杠杆的平衡条件
C. 刻度尺测物体的长度

答案：

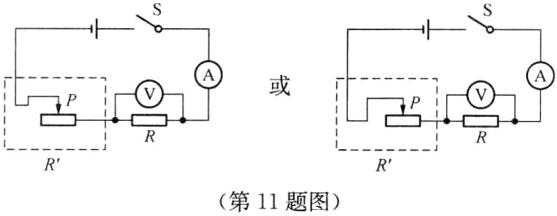

（1）如图所示 （2）A （3）2.5 ① 滑动变阻器阻值偏小，无法使电流小到0.10 A （4）电阻

正 （5）5.1 （6）C
