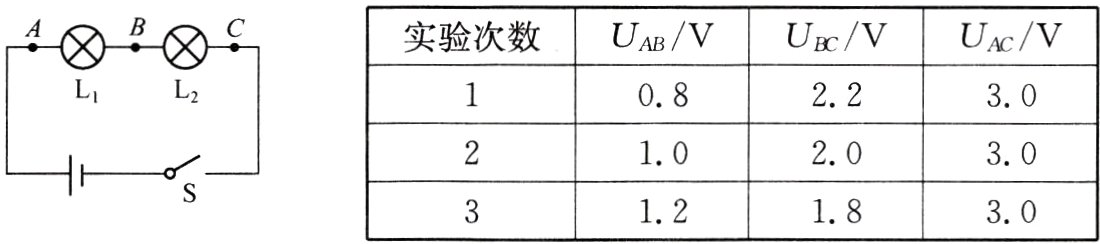

6. 小希用如图所示电路来探究串联电路的电压特点。
(1)实验中应该选择规格________(选填“相同”或“不同”)的小灯泡。
(2)用电压表分别测出A与B、B与C、A与C两点间的电压为$U_{AB}$、$U_{BC}$、$U_{AC}$。经过多次实验，得到的数据记录在下表中。分析实验数据，你可得到串联电路的电压特点是________(用公式表示)。
|实验次数|$U_{AB}/V$|$U_{BC}/V$|$U_{AC}/V$|
|----|----|----|----|
|1|0.8|2.2|3.0|
|2|1.0|2.0|3.0|
|3|1.2|1.8|3.0|

(3)多次实验的目的是______________________________。为了能够多次实验，以下三种方案中不可行的是________。
方案甲：反复断开、闭合开关，测出各电压值；
方案乙：换不同规格的灯泡，测出各电压值；
方案丙：增加电池节数，测出各电压值。

答案：
(1) 不同
(2) $U_{AC}=U_{AB}+U_{BC}$
(3) 避免偶然性，得到普遍适用的规律 方案甲

一、选择题

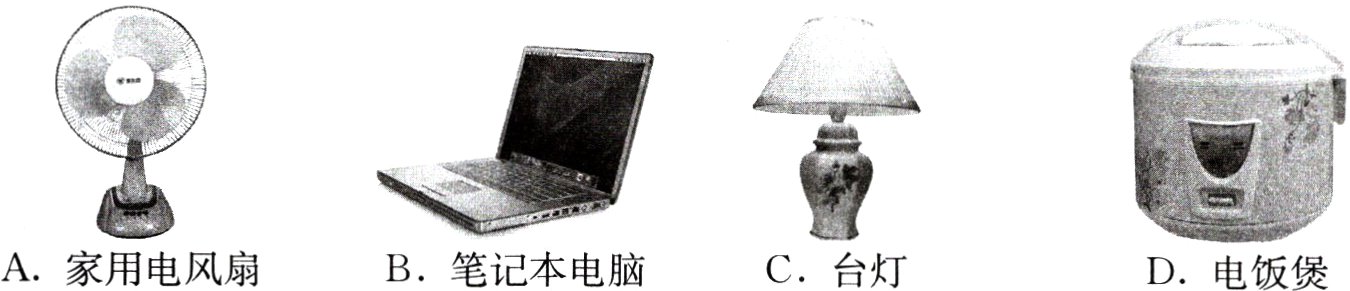

1. 如图所示，以下四件家用电器正常工作时电流最接近5 A的是 （ ）

A. 家用电风扇
B. 笔记本电脑
C. 台灯
D. 电饭煲

答案： D

2. 将灯$L_1$、$L_2$串联在某电路中，发现灯$L_2$比灯$L_1$亮很多。下列说法正确的是 （ ）
A. 通过$L_2$的电流比$L_1$大
B. 通过$L_2$的电流比$L_1$小
C. 通过两灯的电流一样大
D. 无法比较通过两灯的电流大小

答案： C
