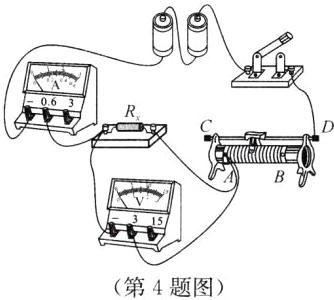

1. 你会画“伏安法”测电阻的电路图吗?
答案:
串联一个电流表测通过待测电阻的电流,并并联一个电压表测待测电阻两端的电压,代入欧姆定律的变形公式计算待测电阻的阻值。
2. 用“伏安法”测电阻时,要串联一个滑动变阻器,这样做的目的和好处是什么?
答案:
串联一个滑动变阻器可以改变电路的电流和待测电阻两端的电压,获得多组数据取平均值,减小误差。
3. 除了“伏安法”之外,你还会哪些测电阻的方法?
答案:
例 (关于测电阻的方法)
学习了欧姆定律的知识后,老师给同学们布置了设计不同方案测量未知电阻的任务,三位同学的设计方案如下:

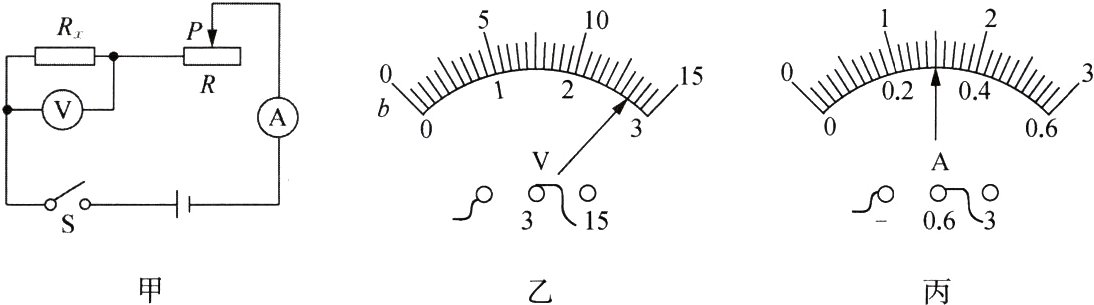

(1)小明的设计方案如图甲所示,闭合开关S,调节滑动变阻器R的滑片P至适当位置,电压表、电流表的示数分别如图乙、丙所示,则电压表的示数为________V,未知电阻$R_x$的阻值为________Ω。

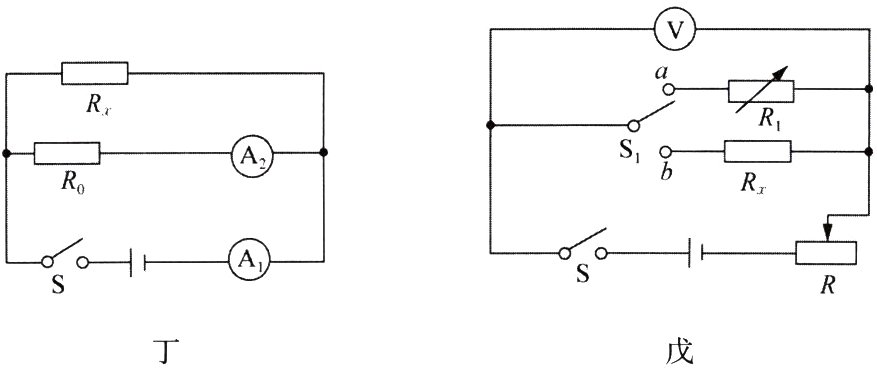

(2)小林的设计方案如图丁所示。闭合开关S,电流表A₁和A₂的示数分为$I_1$和$I_2$。已知定值电阻的阻值为$R_0$,则未知电阻$R_x$=________(用$I_1$、$I_2$和$R_0$表示)。
(3)小刚的设计方案如图戊所示,闭合开关S后,先将开关$S_1$拨至触点b,移动滑动变阻器R的滑片P至适当位置,此时电压表的示数为U;保持滑片P的位置不变,再将开关$S_1$拨至另一触点,调节电阻箱$R_1$的阻值,使________,此时电阻箱的读数为$R_0$,则未知电阻$R_x$=________。
学习了欧姆定律的知识后,老师给同学们布置了设计不同方案测量未知电阻的任务,三位同学的设计方案如下:
(1)小明的设计方案如图甲所示,闭合开关S,调节滑动变阻器R的滑片P至适当位置,电压表、电流表的示数分别如图乙、丙所示,则电压表的示数为________V,未知电阻$R_x$的阻值为________Ω。
(2)小林的设计方案如图丁所示。闭合开关S,电流表A₁和A₂的示数分为$I_1$和$I_2$。已知定值电阻的阻值为$R_0$,则未知电阻$R_x$=________(用$I_1$、$I_2$和$R_0$表示)。
(3)小刚的设计方案如图戊所示,闭合开关S后,先将开关$S_1$拨至触点b,移动滑动变阻器R的滑片P至适当位置,此时电压表的示数为U;保持滑片P的位置不变,再将开关$S_1$拨至另一触点,调节电阻箱$R_1$的阻值,使________,此时电阻箱的读数为$R_0$,则未知电阻$R_x$=________。
答案:
(1) 2.7 9
(2) $\frac{I_{2}R_{0}}{I_{1}-I_{2}}$
(3) $R_{0}$
(1) 2.7 9
(2) $\frac{I_{2}R_{0}}{I_{1}-I_{2}}$
(3) $R_{0}$
