《2025年中考复习指南江苏人民出版社物理》

三、实验探究题

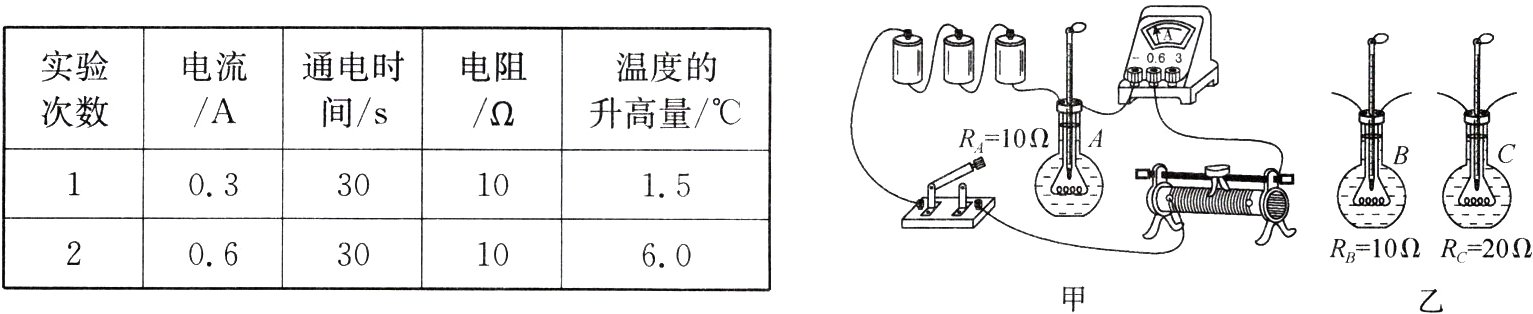

10. 甲、乙为探究“影响电流热效应的因素”实验，三个烧瓶中装入等质量的煤油.
（1）小明利用甲图测得两次数据（见表）. 由此得出结论：同一导体，在通电时间相等时，电流越大，其产生的热量越______.
|实验次数|电流/A|通电时间/s|电阻/Ω|温度的升高量/℃|
|----|----|----|----|----|
|1|0.3|30|10|1.5|
|2|0.6|30|10|6.0|
　　　　　　　　　　　　　　　　　　　　　　　　
（2）若要探究电流通过导体产生的热量与电阻的关系，可选择图乙所示的______（选填“B”或“C”）烧瓶中的电阻与图甲所示烧瓶中的电阻______（选填“串联”或“并联”）.
（3）小明提议利用上述实验装置改做“比较水和煤油比热容的大小”的实验，则他应选择图乙所示的______（选填“B”或“C”）烧瓶与图甲中的烧瓶串联，并将其中一烧瓶中的液体换成______，此实验中水和煤油吸热的多少是通过______来反映的.

答案： （1）多 （2）B 串联 （3）B 相同质量的水 加热时间

四、计算题
11. 一只电烙铁的规格为“220V　110W”，请回答下列问题：
（1）该电烙铁正常工作的电流为多少？
（2）该电烙铁的电阻为多少？
（3）在额定电压下通电10min产生多少热量？

答案： （1）电烙铁正常工作的电流 $ I = \frac{P}{U} = \frac{110 \text{ W}}{220 \text{ V}} = 0.5 \text{ A} $. （2）电烙铁的电阻 $ R = \frac{U^{2}}{P} = \frac{(220 \text{ V})^{2}}{110 \text{ W}} = 440 \Omega $ 或 $ R = \frac{U}{I} = \frac{220 \text{ V}}{0.5 \text{ A}} = 440 \Omega $. （3）产生热量 $ Q = W = Pt = 110 \text{ W} \times 10 \times 60 \text{ s} = 6.6 \times 10^{4} \text{ J} $.

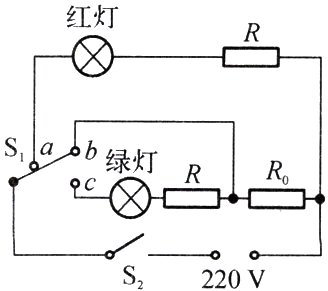

12. 小明家中有一个标有“220V　2200W”的即热式水龙头，其电阻为$R_{0}$. 他发现冬天使用时水温较低，春秋两季水温较高，于是他增加两个相同的发热电阻R和两个指示灯（指示灯电阻不计）改装了电路. 如图所示，开关$S_{1}$可以同时与a、b相连，或只与c相连，使其有高温和低温两挡. 求：
（1）$R_{0}$的阻值；
（2）改装前，正常加热1min产生的热量；
（3）改装后，正常工作时，水龙头分别处于高温挡与低温挡时$R_{0}$的电功率之比为4∶1，请计算出高温挡时的总电功率.
　　　　

答案： （1）22 Ω （2）1.32×10⁵ J （3）4400 W
