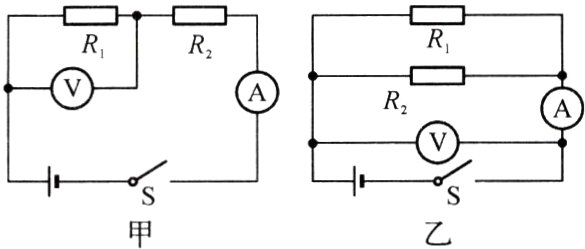

9. 如图所示，甲、乙两电路中电源电压相等. 在甲图中，闭合开关S，电压表示数为4V，电流表示数为0.4A；乙图中，闭合开关S，电压表示数为6V. 求：
（1）$R_{1}$、$R_{2}$的阻值；
（2）乙图中电流表的示数.

答案： （1）10Ω 5Ω （2）1.8 A

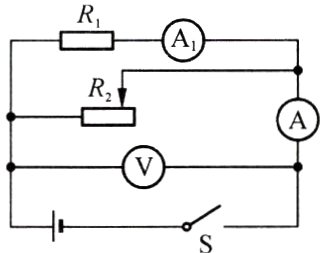

10. 在如图所示的电路中，$R_{2}$为0～50Ω的滑动变阻器，合上开关后，V表的示数为6V，A表的示数为2A，$A_{1}$的示数为0.5A，求：
（1）电阻$R_{1}$的阻值；
（2）变阻器$R_{2}$连入电路部分的阻值；
（3）如果A表的量程为0～3A，$A_{1}$表的量程为0～0.6A，为了不使电表损坏，变阻器连入电路的阻值应在什么范围内.

答案： （1）12Ω （2）4Ω （3）变阻器连入电路的阻值应在2.4Ω至50Ω范围内
