《2025年中考复习指南江苏人民出版社物理》

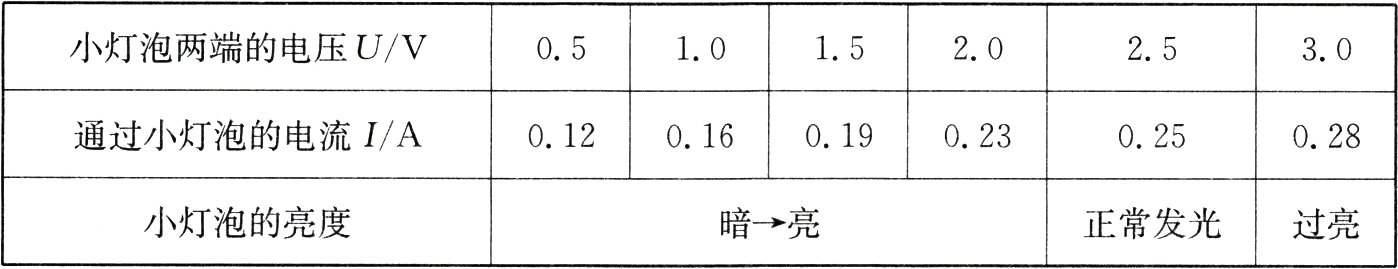

6. 在测量额定电压为2.5 V的小灯泡的电功率时，小红所观察和记录的结果如表所示。

分析实验记录，她得出了以下结论：① 灯泡的额定功率为0.625 W；② 小灯泡的实际功率越大，亮度越亮；③ 小灯泡的电阻随两端的电压升高而增大；④ 小灯泡和阻值为2 Ω的定值电阻串联接在电压为3 V的电源两端时，能正常发光。
其中正确的是______________。

答案： ①②③④

7. 为了测定额定电压为2.5 V的小灯泡的额定功率，问：

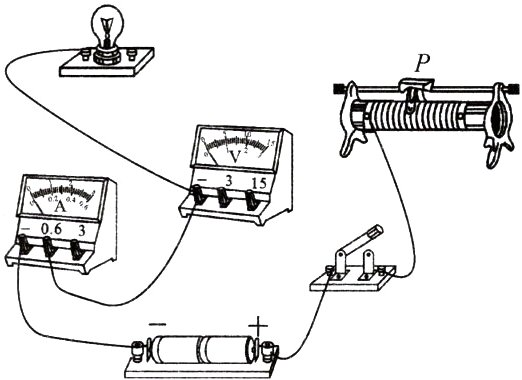

（1）请用笔画线代替导线，将如图所示的实物电路连接完整（所画导线不能有交叉）。

（2）当按电路图连接实物电路时，开关应______；在闭合开关前要把滑动变阻器的滑片P移到______的位置。
（3）为了迅速准确地测定额定电压时的额定功率，至少要______节干电池。用______调节小灯泡两端的电压，电压表应和______并联。为了提高测量的准确程度，最好选用______V的量程。闭合开关后发现小灯泡两端的电压只有2 V，这时滑动变阻器的滑片P应向______端移动，使电压表的示数为______V。若此时电流表的示数为0.2 A，则该灯泡的额定功率为______W。
（4）实验证实了当小灯泡两端的实际电压大于额定电压时，灯的实际电功率______于额定电功率，灯变______；当灯的实际电压小于额定电压时，灯的实际电功率______于额定电功率，灯变______；当实际电压______于额定电压时，灯的实际电功率等于额定电功率，此时灯______（选填“能”或“不能”）正常发光。当小灯泡两端的实际电压为1.5 V时，电流表的示数为0.12 A，小灯泡的实际电功率为______W。
（5）实际中如果电流表有读数，而电压表没有读数，可能是________________引起的。
（6）如果电压表有读数，电流表没有读数，可能是________________引起的。
（7）实验中，滑动变阻器的作用是______________________________。

答案：
(1)略
(2)断开 最右端
(3)2 滑动变阻器 灯泡 0~3 左 2.5 0.5
(4)大 亮 小 暗 等 能 0.18
(5)灯短路
(6)灯断路
(7)改变电路中的电阻，从而改变电路中的电流及电灯两端的电压
