《2025年中考复习指南江苏人民出版社物理》

1. 下面是小明对身边的一些电路进行观察与分析后做出的判断，其中不正确的是 （ ）
A. 冰箱里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B. 马路旁的路灯，晚上同时亮，早晨同时灭，它们是串联的
C. 由声控开关和光控开关共同控制的电灯，只有在天暗且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D. 某教室里的一个开关可以同时控制两盏灯，灯使用时互不影响，它们是并联的

答案： B

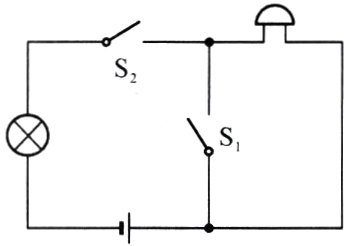

2. 一种声光报警器的电路如图所示。闭合开关S₁和S₂后，会出现的现象是 （ ）

A. 灯不亮，铃不响
B. 灯亮，铃不响
C. 灯亮，铃响
D. 灯不亮，铃响

答案： B

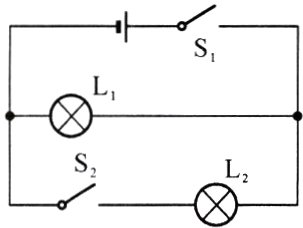

3. 某同学按图接好电路，闭合开关S₁、S₂后发现，灯L₁亮，灯L₂却不亮。下列情况中不可能的是 （ ）

A. S₂接触不良
B. S₁接触不良
C. L₂接触不良
D. L₂的灯丝已断

答案： B

4. 在由两个灯泡组成的电路中，闭合开关后，这两个灯泡均发光，能否断定这两个灯泡一定是串联？________（选填“能”或“不能”）。若取下其中一只灯泡后，另一只灯泡仍然发光，则可以断定这两个灯泡一定是________联。教室里的所有日光灯之间都是________联的。

答案： 不能 并 并

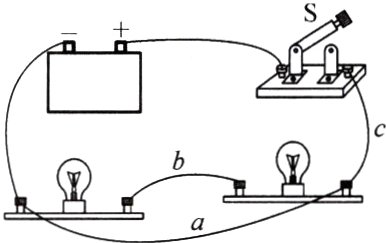

5. 如图所示电路。
（1）闭合开关后电路将________（选填“通路”“断路”或“短路”）；
（2）去掉导线a后，电路是________联电路；
（3）改变a、b、c三根导线中一根的接法，使电路成为并联电路（先在原导线上打“×”后再更改接法）。

答案： （1）短路 （2）串 （3）图略

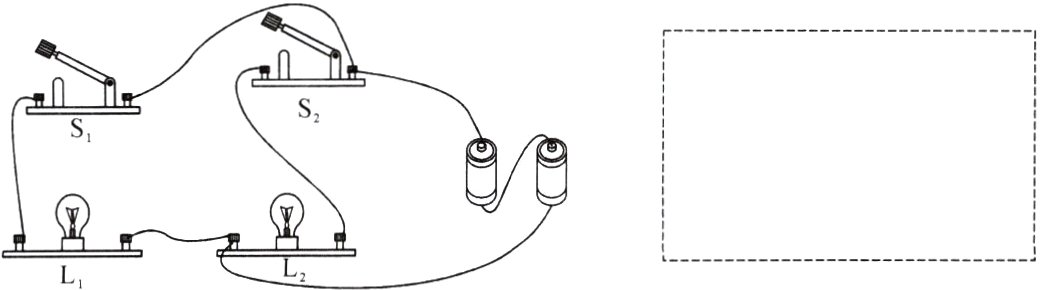

6. 按如图所示的电路，在虚线框内画出相应的电路图。

答案： 图略
