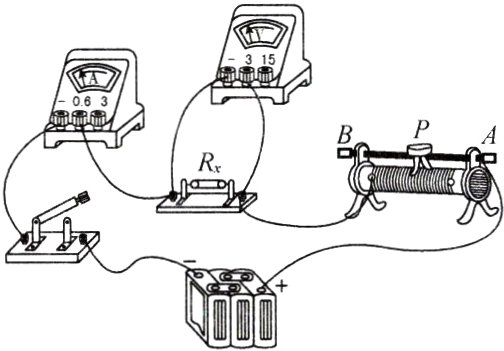

7. 某同学利用如图所示的电路测量一待测电阻$R_x$的阻值，图中电源电压恒为6 V，滑动变阻器的最大阻值为50 Ω。
（1）正确连接电路，闭合开关前，应将滑动变阻器的滑片P移至________（选填“A”或“B”）端。
（2）实验过程中向左移动滑片P，电压表的示数________（选填“变大”“变小”或“不变”）。
　　　　　　　　　　　　　　　　　　　　　　　
（3）实验中测量多组电压和电流值的目的是________________________。
（4）若$R_x$为10 Ω，在保证电路安全的情况下，滑动变阻器连入电路的阻值范围是________________。

答案：
(1) A
(2) 变大
(3) 取平均值减小测量误差
(4) 10 ～ 50 $\Omega$

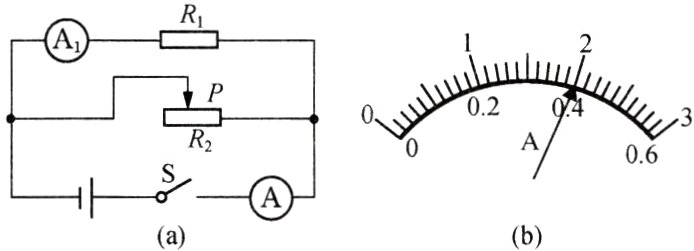

8. 在如图（a）所示的电路中，电源电压U = 6 V，电阻$R_1$=12 Ω。闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A的示数如图（b）所示。求：
（1）电流表$A_1$的示数；
（2）滑动变阻器连入电路的阻值。
　　　　　　　　　　　　　　　　　　

答案：
(1) 0.5 A
(2) 4 $\Omega$

9. 定值电阻$R_1$两端加4.5 V电压时，通过的电流为0.45 A。如图所示电路，电源电压不变，$R_1$和定值电阻$R_0$并联，电流表的示数为0.50 A；用阻值为30 Ω的电阻$R_2$替换$R_1$，电流表的示数变为0.30 A。求：
（1）$R_1$的阻值；
（2）电源的电压。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　

答案：
(1) 10 $\Omega$
(2) 3 V
