《2025年中考复习指南江苏人民出版社物理》

1. 在国际单位制中，电流和电压的单位分别是什么？分别用何字母表示？

答案： $I$ 安培(A) $U$ 伏特(V)

2. 如何正确使用电流表和电压表？

答案： 电流表：① 调零；② 电流表必须串联入电路，使电流从正接线柱流入；③ 绝不许将电流表直接接到电源两极；④ 不许超量程. 电压表：① 调零；② 电压表必须并联入电路，使电流从正接线柱流入；③ 不许超量程.

例1　(关于串、并联电路特点)
你知道串、并联电路电流、电压及其分配特点吗？(仅以两个电阻为例)

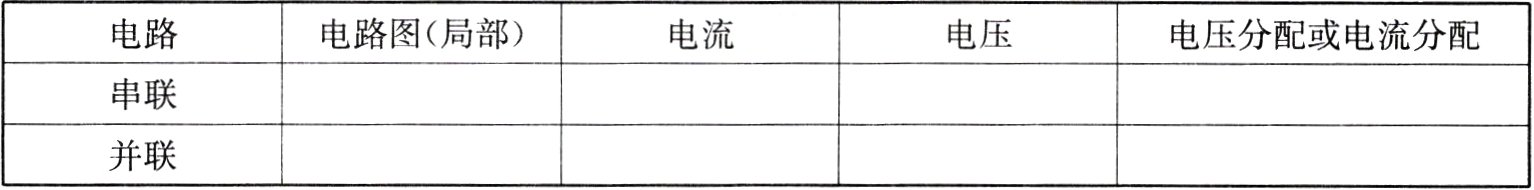

|电路|电路图(局部)|电流|电压|电压分配或电流分配|
|----|----|----|----|----|
|串联| | | | |
|并联| | | | |

答案： 电路图(局部) 电流 电压 电压分配或电流分配
串联(图略) $I_1 = I_2 = I_3$ $U = U_1 + U_2$ $U_1/U_2 = R_1/R_2$
并联(图略) $I = I_1 + I_2$ $U_1 = U_2 = U_3$ $I_1/I_2 = R_2/R_1$

例2　(关于电流表、电压表的使用)

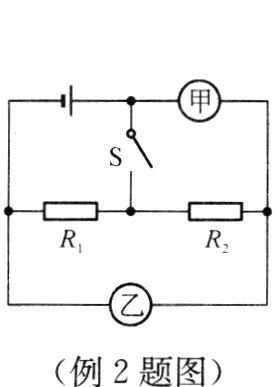

如图所示，甲、乙是电流表或电压表。当开关S闭合后，要使电阻$R_1$、$R_2$并联，甲表是________，乙表是________。

答案： 电压表 电流表

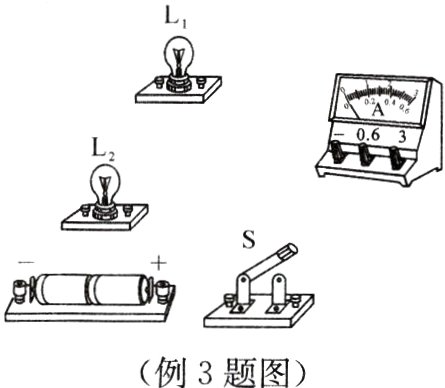

例3　(关于实物图的连接)
请在图中用笔画线代替导线，按要求连接电路。要求：(1)开关同时控制两盏电灯；(2)电灯$L_1$、$L_2$并联；(3)电流表测通过两灯的总电流；(4)所画导线不能交叉。

答案： 图略
