《2025年中考复习指南江苏人民出版社物理》

1. 如图所示，闭合开关S后，灯$L_1$和$L_2$都不亮，电压表有示数。则故障原因可能是 （ ）

A. 灯$L_1$短路
B. 灯$L_1$断路
C. 灯$L_2$短路
D. 灯$L_2$断路

答案： B

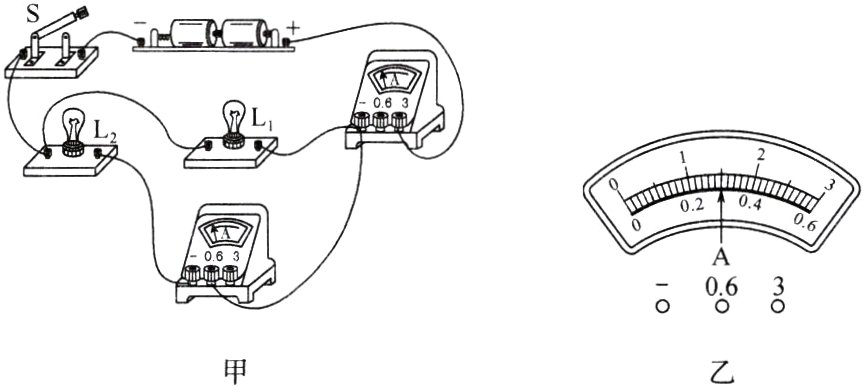

2. 如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是 （ ）

A. 通过灯$L_1$的电流为1.5 A
B. 通过灯$L_1$的电流为0.3 A
C. 通过灯$L_2$的电流为1.2 A
D. 通过灯$L_2$的电流为0.3 A

答案： D

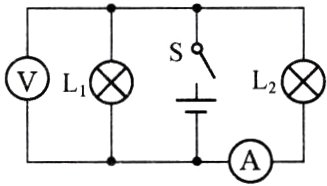

3. 如图所示，电源电压不变，闭合开关S，灯$L_1$和$L_2$均发光。一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是 （ ）

A. 灯$L_1$断路
B. 灯$L_2$断路
C. 灯$L_1$短路
D. 灯$L_2$短路

答案： A

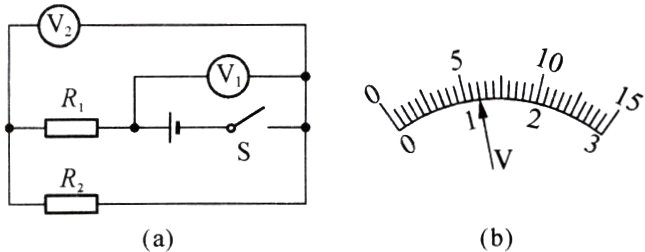

4. 如图(a)所示，当闭合开关后，两个电压表指针偏转均为如图(b)所示，则电阻$R_1$和$R_2$两端的电压分别为 （ ）

A. 4.8 V，1.2 V
B. 6 V，1.2 V
C. 1.2 V，6 V
D. 1.2 V，4.8 V

答案： A

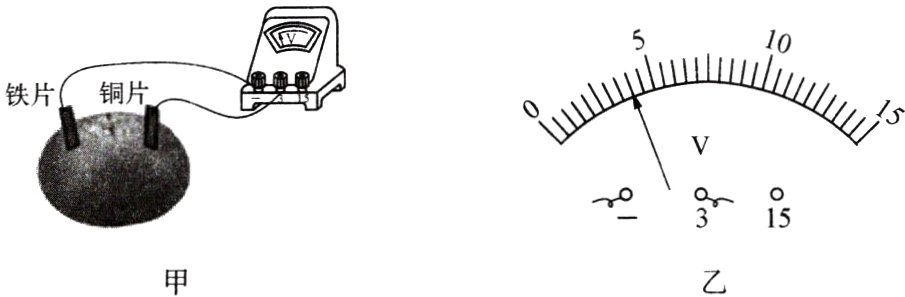

5. 取一个橙子，把铜片、锌片插入其中，就制成了一个水果电池，并利用电压表直接测量两极板间的电压。如图甲所示，发现电压表指针正常偏转（右偏），则说明铜片是________极；电压表读数放大如图乙，则铜、铁两极间电压为________V；水果电池将________能转化为________能。

答案： 正 0.8 化学 电
