《2025年中考复习指南江苏人民出版社物理》

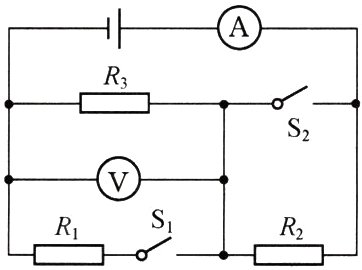

13. 如图所示，电源电压是3V，且保持不变，$R_{1}=R_{2}=4\ \Omega$，$R_{3}=6\ \Omega$. 求：
（1）当$S_{1}$、$S_{2}$均断开时，电流表和电压表的示数；
（2）当$S_{1}$、$S_{2}$均闭合时，电压表和电流表的示数.

答案： （1）0.3 A 1.8 V （2）1.25 A 3 V

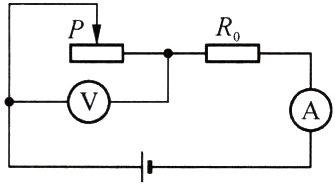

14. 如图所示，电流表量程0～0.6A，电压表量程0～15V，电阻$R_{0}=30\ \Omega$，电路两端电压恒为24V. 当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程；当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程. 求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围.

答案： 滑动变阻器连入电阻的范围是10～50Ω

1. 某段导体两端的电压是4V时，通过导体的电流是1A. 如果将该导体两端的电压减少到2V时，通过导体的电流是　　　　　　　　　　　　　　　　　　　　　　　(　　　)
A. 0.25A
B. 0.5A
C. 2A
D. 3A

答案： B

2. 如图所示，电源电压不变，闭合开关$S_{1}$、$S_{2}$，电压表示数为$U_{1}$；接着只断开开关$S_{2}$，此时电压表示数为$U_{2}$. 若已知$U_{1}:U_{2}=5:3$，则电阻$R_{1}$和$R_{2}$的阻值之比是　　　　　　　　　　　　　　　　(　　　)

A. 1:2
B. 2:3
C. 3:2
D. 5:3

答案： C
