《2025年中考复习指南江苏人民出版社物理》

1. 下列各项中属于电源的是 （ ）
A. 干电池
B. 电铃
C. 电动机
D. 电灯

答案： A

2. 某同学用导线把干电池、小灯泡和开关连接成一个电路。开关闭合后，小灯泡不发光，一会儿电池发热，这个电路的故障可能是 （ ）
A. 断路
B. 电池坏了
C. 灯泡坏了
D. 灯泡短路

答案： D

3. 我市城区运营的公交车后门两个扶杆上均装有一个有色按钮（如图），每一个按钮相当于一个开关。当乘客按下任一按钮，驾驶台上的指示灯亮（或扬声器发声），提醒司机有人下车。下列电路图能实现上述目标的是 （ ）

A.![img id=3]
B.![img id=4]
C.![img id=5]
D.![img id=6]

答案： B

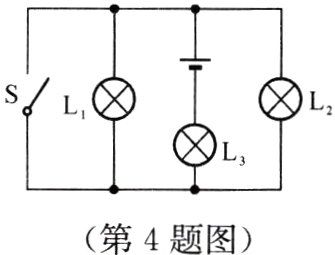

4. 如图所示，当开关S闭合时 （ ）
　　　　
A. L₁、L₂、L₃三灯都不亮
B. L₁不亮，L₂、L₃亮
C. 三灯都不亮
D. L₁、L₂不亮，L₃亮

答案： D

5. 如图所示电路中，当开关________闭合时，L₁、L₂串联；当______闭合时，L₁、L₂并联；当____________闭合时，电路会发生短路，损坏电源。

答案： S₂ S₁、S₃ S₁、S₂、S₃

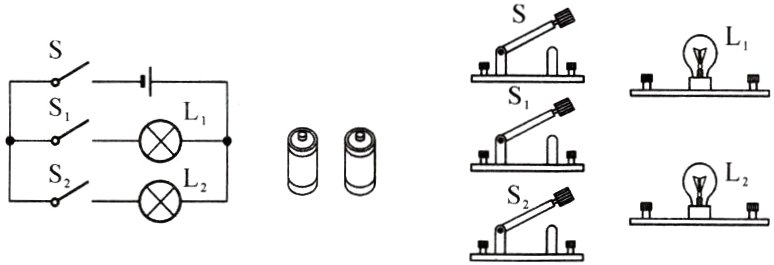

6. 如图所示，根据电路图，将电路元件一一对应地连接起来。

答案： 图略
