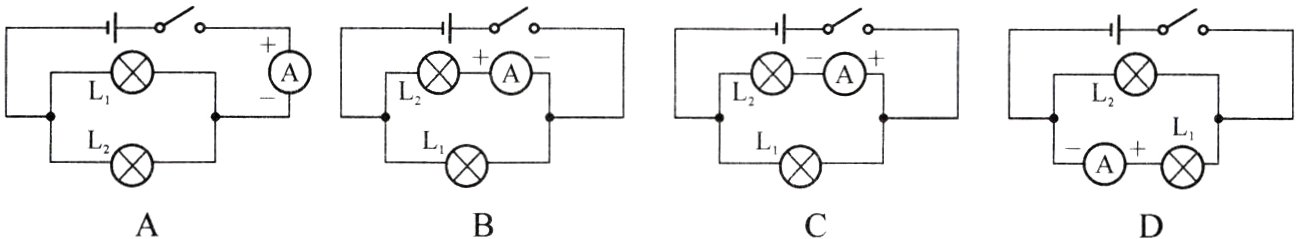

3. 如图所示，能够直接测量通过灯$L_2$电流的是 （ ）

A. B. C. D.

答案： C

二、实验题

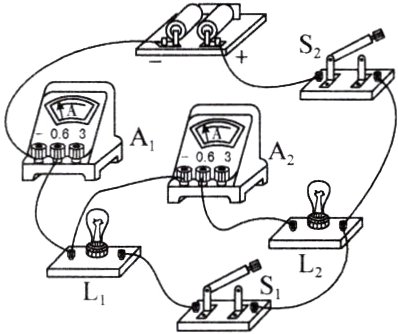

4. 如图所示，当开关$S_1$、$S_2$闭合时，灯泡$L_1$、$L_2$同时发光，此时电流表$A_2$测量通过灯泡________的电流。$L_1$发光一段时间后突然熄灭，$L_2$仍然发光，此时电流表$A_1$的示数与$L_1$熄灭前相比______（选填“变大”“变小”或“不变”）。

答案： $L_2$ 变小

5. 下面是“探究并联电路的电流、电压特点”的实验。

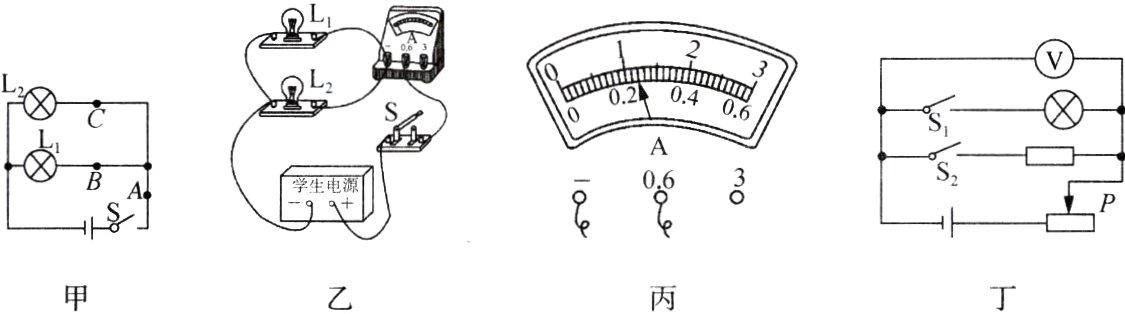

小明用如图甲所示的电路来探究并联电路电流的特点，需要测量A、B、C三处的电流。
(1)实验时要注意：连接电路时开关应处于________状态。
(2)在图乙所示电路中，只移动一根导线测量C处的电流，请在需移动的导线上画“×”，并用笔画线代替导线改接正确。
(3)连接好电路后，测量出A、B、C处的电流。为了防止偶然因素的影响，可以采用以下两种方法，多次进行实验。
方法一：改变电源电压。
方法二：更换其中一条支路中的小灯泡(规格不同)。

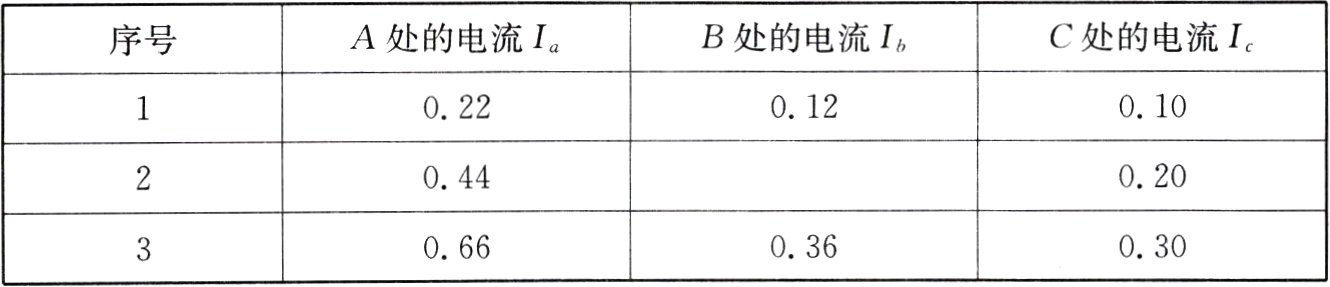

|序号|A处的电流$I_a$|B处的电流$I_b$|C处的电流$I_c$|
|----|----|----|----|
|1|0.22|0.12|0.10|
|2|0.44| |0.20|
|3|0.66|0.36|0.30|

(4)完成测量后将测量结果记录在表格中，请根据图丙将表格中的数据补充完整。分析表格中的数据，可知后面两次实验是采用______（选填“方法一”或“方法二”）进行的，得出的结论是：______________________________。

答案：
(1) 断开
(2) 图略
(4) 0.24 方法一 并联电路中，干路电流等于各支路电流之和
