《2025年金版新学案高中物理选择性必修第三册人教版》

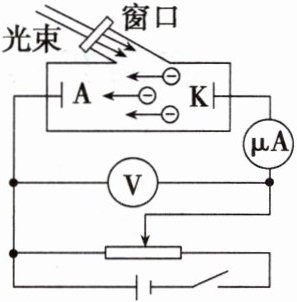

[师生互动] 如图所示是研
究光电效应的电路图。
任务1.闭合开关后，当电压

表的示数为0时，电流表的
示数不是0，说明了什么？发生了光电效应。
任务2.闭合开关，将滑动变阻器的滑片向右移动，
会观察到什么现象？说明了什么？电压表、电流表的示数均增大，当电流增大到一定值后，滑动变阻器的滑片再向右移动，电流也不再增大；说明存在饱和电流。
任务3.若将电源的正负极对调，闭合开关，滑动变
阻器的滑片向右移动时，又会观察到什么现象？
说明了什么？电压表示数增大，电流表示数减小，最后电流表的示数减小到0；说明存在遏止电压。

答案： 任务1.发生了光电效应。
任务2.电压表、电流表的示数均增大，当电流增大到一定值后，滑动变阻器的滑片再向右移动，电流也不再增大；说明存在饱和电流。
任务3.电压表示数增大，电流表示数减小，最后电流表的示数减小到0；说明存在遏止电压。

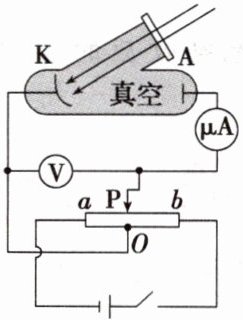

例1利用如图所示的电路研究光
电效应现象，滑片P的位置在O
点的正上方。已知入射光的频
率大于阴极K的截止频率,且光
的强度较大,则 (D)


A.减弱入射光的强度，遏止电
压变小
B.P不移动时，微安表的示数为零
C.P向a端移动,微安表的示数增大
D.P向b端移动,光电子到达阳极A的最大动
能增大

答案： D 遏止电压仅与入射光的频率有关，与入射光的强度无关，故A错误；P不移动时，滑片P在O点正上方，光电管两端电压为零，由于入射光的频率大于阴极K的截止频率，则会发生光电效应，微安表有示数，故B错误；P向a端移动，则光电管两端所加电压为反向电压，阻碍电子向阳极A运动，则光电流变小，微安表的示数变小，故C错误；P向b端移动，光电管两端所加电压为正向电压，则$eU_{AK}=E_{kA}-E_{k初}，$光电子到达阳极A的最大动能增大，故D正确。
