《2025年金版新学案高中物理选择性必修第三册人教版》

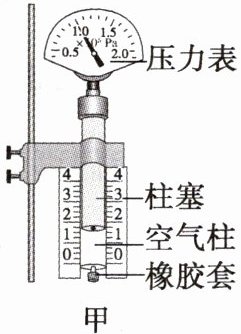

例1(2025·辽宁协作体高二期末)某同学用如图甲所示的装置探究气体等温变化的规律。在橡胶套和柱塞间封闭着一段空气柱，空气柱的长度$L$可以从刻度尺读取，由于注射器横截面积各处相同，所以可用空气柱长度$L$代替空气柱体积，空气柱的压强$p$可以从与空气柱相连的压力表读取。改变并记录空气柱的长度及对应的压强。

(1)下列实验操作中，有助于减小实验误差的有AC。
A.实验中缓慢推动柱塞，改变空气柱的体积，读出对应的压强
B.推动柱塞时，为了保持装置稳定，用手握住注射器
C.在柱塞上涂上润滑油，防止漏气
(2)处理数据时，某同学绘制了两种图像，图乙横坐标为$L$，图丙横坐标为$\frac{1}{L}$，为了快速判断本实验中压强和体积的关系，应选择图丙(选填“乙”或“丙”)方式处理数据。

(3)根据实验数据，得出的结论为B。
A.一定量的气体等温变化时，压强与体积成正比
B.一定量的气体等温变化时，压强与体积成反比

答案： 例1
(1)AC
(2)丙
(3)B
解析：
(1)实验中为防止温度发生变化，要缓慢推动柱塞，改变空气柱的体积，读出对应的压强，故A正确；推动柱塞时，不能用手握住注射器，防止气体温度发生变化，故B错误；在柱塞上涂上润滑油，防止漏气，故C正确。
(2)题图丙中压强p与$\frac{1}{L}$成正比关系，说明压强与体积成反比，即为了快速判断本实验中压强和体积的关系，应选择题图丙方式处理数据。
(3)根据实验数据，得出的结论为：一定量的气体等温变化时，压强与体积成反比。故选B。
