《2025年新课程学习与检测九年级物理全一册》

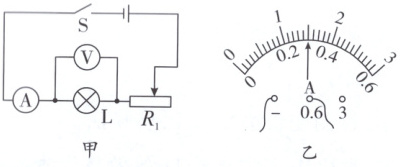

4. 某同学利用图甲所示电路测量标有“$2.5V$”字样的小灯泡电阻。关于该实验，下列说法错误的是(D)


A.该实验的原理是$R=\frac{U}{I}$
B.若灯泡正常工作时测得的电流如图乙所示，则此时电阻约为$8.3Ω$
C.闭合开关前滑动变阻器滑片应移至最右端
D.可以多次实验求平均值减小误差

答案： 4.D

5. 小明同学在做“测量小灯泡的电阻”的实验时，使用两节干电池作为电源，所连接的电路图如图所示，当闭合开关后(D)


A.电流表烧坏
B.电压表烧坏
C.电流表有读数，电压表读数为零
D.电压表有读数，电流表读数为零

答案： 5.D

6. 一盏正常工作时电压为$6V$、电阻为$12Ω$的电灯接在$18V$电路上，要让灯正常工作，应该(A)

A.串联一个$24Ω$的电阻
B.串联一个$4Ω$的电阻
C.并联一个$24Ω$的电阻
D.串联一个$36Ω$的电阻

答案： 6.A　解析:电源电压大于电灯的额定电压，为使电灯正常工作，应给电灯串联一个分压电阻;电灯正常工作时的电流：$I = \frac{U_{灯}}{R_{灯}} = \frac{6 V}{12 \Omega} = 0.5 A$，因串联电路中总电压等于各分电压之和，所以，串联电阻两端电压：$U_R = U - U_{灯} = 18 V - 6 V = 12 V$，根据串联电路中各处的电流相等和欧姆定律可知：串联电阻的阻值$R = \frac{U_R}{I} = \frac{12 V}{0.5 A} = 24 \Omega$。

7. 在用“伏安法”测电阻的实验中，已知电源电压为$6V$，待测电阻$R_x$约为$10Ω$，电流表有$0\sim0.6A$和$0\sim3A$两个量程，电压表有$0\sim3V$和$0\sim15V$两个量程，则电流表应选择0~0.6A量程，电压表应选择0~15V量程。

答案： 7.0~0.6A　0~15V　解析:电源的电压为6V,当滑动变阻器接入电路的电阻最小时，电阻分得的电压最大为6V,所以电压表选0~15V的量程;通过待测电阻的电流最大约为$\frac{6 V}{10 \Omega} \approx 0.6 A$，所以电流表选0~0.6A的量程。

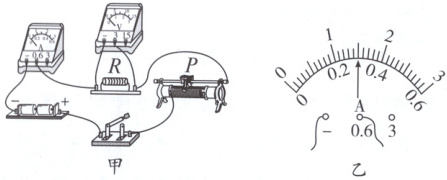

8. 小明利用如图甲所示电路测量未知电阻$R$的阻值。

(1)闭合开关前，要将滑动变阻器的滑片$P$移至最右(选填“左”或“右”)端，这样做可以起到保护电路的作用。
(2)移动滑片$P$，当电压表示数为$1.5V$时，电流表的示数如图乙所示，可算出电阻$R$的阻值为5$Ω$。
（3）小明接着移动滑片$P$，测出多组电压和电流的值，算出对应的电阻值及电阻的平均值，计算电阻的平均值的目的是减小误差。

答案： 8.
(1)右　保护电路　
(2)5　
(3)减小误差
