《2025年新课程学习与检测九年级物理全一册》

1. 如图所示是电压表的表盘，其示数是(A)


A.1.2 V
B.1.4 V
C.5.2 V
D.6 V

答案： 1.A

2. 关于电压表的使用，下列说法错误的是(D)

A.电流应从正接线柱流入，从负接线柱流出
B.测量前，应先检查指针是否在零刻度线处
C.测电压时，要把电压表与待测电路并联
D.不能估计待测用电器两端电压的大小
时，应选较小量程试触

答案： 2.D

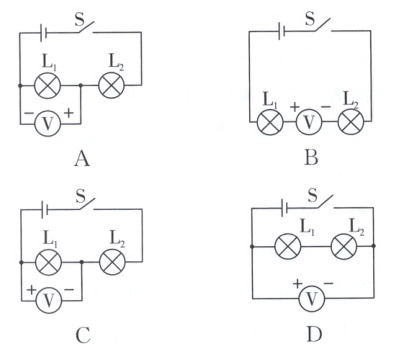

3. 如图所示，用电压表测灯泡 $ L_{1} $ 两端的电压，下列接法正确的是(C)

答案： 3.C

4. 如图所示电路中，电压表测量的是哪个元件两端的电压(B)


A.灯泡 $ L_{1} $
B.灯泡 $ L_{2} $
C.电源
D.灯泡 $ L_{1} $ 和 $ L_{2} $ 的总电压

答案： 4.B

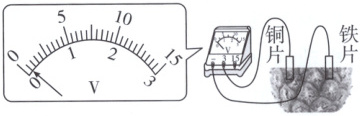

5. 将铜片和铁片插入菠萝中，制成一个水果电池。用电压表测量这个自制电池的电压，其现象如图所示。下列说法正确的是(C)


A.菠萝是用电器
B.水果电池的电压是 0.5 V
C.铜片是水果电池的正极
D.电压表能提供电压

答案： 5.C 解析：菠萝能提供电压，是电源，故A错误；由图知电压表的量程为0～3V，分度值为0.1V，水果电池的电压为0.1V，故B错误；电压表指针正向偏转，说明电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，由图知铜片与电压表的正接线柱连接，因此铜电极为正极，故C正确；电压表可以测量电压的大小，电源提供电压，故D错误。

6. 如图所示的电路中，各个元件均能正常工作。当开关闭合后，下列说法正确的是(D)


A.两表指针均有明显偏转
B.两表指针几乎不动
C.电流表指针有明显偏转，电压表指针几乎不动
D.电压表指针有明显偏转，电流表指针几乎不动

答案： 6.D 解析：由于电压表的电阻很大，当它与电阻R串联在电源上时，电路中的电流很小，故电流表的指针几乎不动，但电压表是有示数的，接近于电源电压，故D正确，A、B、C错误。

7. (情境化)如图所示，是一个由新鲜橙子提供能量的数字时钟。这个“橙子电池”提供的电压不到 1 V，电流不到 100 μA。小明想知道“橙子电池”的正、负极分别是哪端，就在实验室用的电压表和电流表中进行选择。以下说法正确的是(D)


A.电流表接入电路，被测电流会超出量程
B.电压表接入电路，电流会烧坏导线
C.电压表接入电路，被测电压会超出量程
D.电流表接入电路，指针几乎不偏转

答案： 7.D 解析：电流表接入电路，电流表的小量程为0～0.6A，分度值为0.02A；“橙子电池”提供的电流不到100μA=0.0001A，远远小于电流表的分度值，所以电流表接入电路中时，指针几乎不偏转，故A错误、D正确；电压表接入电路，电压表的小量程为0～3V，“橙子电池”提供的电压不到1V，不会超过3V，所以不会烧坏导线和电压表，故BC错误。
