《2025年新课程学习与检测九年级物理全一册》

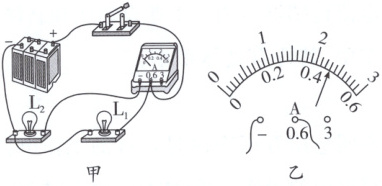

5. 如图所示，在用电流表测电流的实验中：

(1)为确保电路安全，实验前开关应断开。
(2)若某同学连接的电路如图甲所示，电路为并联(选填“串联”或“并联”)，电流表测的是灯L₂的电流。合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是0.46A。
(3)只需改动一根导线就可测得总电流，请在图甲中用“×”号指出需改动的导线，并画出正确的电路连线。
(4)若合上开关后，灯均正常发光，电流表指针偏转角度太小，那么原因可能是D(选填字母)。
A. 电源供电不足
B. 开关处接触不良
C. 电流表被短路
D. 电流表量程选太大

答案：
5.
(1)断开
(2)并联　L₂　0.46
(3)如图所示

(4)D解析:若合上开关后，灯均正常发光，说明电路有电流，不可能是电源供电不足，不可能发生开路，也不可能是短路;电流表指针偏转角度太小，说明只是电流太小，原因可能是电流表选择的量程太大。

阅读材料，完成第1～4题。
常用电流测量工具大盘点
一、万用表：电路测量的“多面手”
万用表堪称电流测量工具中的“明星产品”，它功能多样，不仅能测量电流，还能测电压、电阻等电学量，是家庭维修、实验室研究的得力助手。万用表分为指针式和数字式两种。指针式万用表通过指针在刻度盘上的摆动指示测量数值，操作起来颇具“复古”气息，让人能直观感受到测量过程；数字式万用表则直接在显示屏上以数字形式呈现测量结果，读数清晰、精准，还带有自动量程切换等实用功能，使用更加便捷。
使用万用表测量电流时，首先要根据预估电流大小，将旋钮精准旋至对应的电流测量挡位(通常标有“A”或“mA”，分别代表安培和毫安)。若预估电流较大，就选大电流挡位，反之则选小挡位，选对挡位是确保测量准确且不损坏万用表的关键。接着，需要断开被测电路的一部分，把万用表串联接入电路，就像在河流中筑起一座“测量桥梁”，让电流从万用表中流过。连接时，务必让红色表笔接电流输入端，黑色表笔接电流输出端，接反的话，指针式万用表指针会反向偏转，可能损坏表头；数字式万用表则可能显示负值，影响读数。完成连接、接通电路后，就能从万用表显示屏或刻度盘上读取电流数值了。测量结束，要及时断开电源，将万用表从电路中移除，并把挡位调回初始位置。
二、钳形表：无需破坏电路的测量神器
钳形表是专门为测量电流设计的“独门兵器”，它最大的优势在于无需断开电路，就能轻松测量导线中的电流，大大提高了测量的便捷性与安全性，特别适合在高电流或难以断开电路的场合使用。
使用钳形表时，先根据待测电流是交流还是直流，将其设置为相应模式，再选择合适的测量挡位。然后，轻轻打开钳口，把要测量的导线稳稳地夹在钳口中央，务必确保钳口紧密闭合，不能有缝隙，否则会影响测量精度。夹好导线后，从显示屏上读取电流值，测量结束，打开钳口移开即可。
三、电流传感器：精准测量的“幕后英雄”
在一些对电流测量精度和响应速度要求极高的专业领域，如工业自动化控制、新能源汽车电池管理系统等，电流传感器发挥着不可或缺的作用。电流传感器种类丰富，常见的有霍尔效应电流传感器、罗氏线圈电流传感器等。电流传感器通常体积小巧、测量精度高、响应速度快，能将测量到的电流信号转换为便于处理和传输的电压或数字信号，为后续的数据分析与控制决策提供可靠依据。
随着科技的飞速发展，电流测量技术也在不断创新突破，朝着更精准、更智能、更便捷的方向大步迈进，将持续为人类社会的科技进步与生活改善注入强大动力，开启更加智能、高效、便捷的未来生活新篇章。
1. 下列关于万用表的说法中，错误的是(D)
A. 数字式万用表可自动切换量程，读数更精准
B. 测量电流时需将万用表串联在电路中
C. 指针式万用表指针反向偏转时，说明电流接反了
D. 万用表只能用于测量电流，不能测电压
2. 钳形表的主要优势是(C)
A. 必须断开电路才能测量电流
B. 可直接测量高电流，无需调整挡位
C. 无需断开电路，测量便捷安全
D. 仅适用于测量直流电流
3. 使用万用表测量直流电流时，红色表笔应接电流输入端，黑色表笔接电流输出端。电流传感器常用于工业自动化和新能源汽车中，其特点是体积小、测量精度高、响应速度快。
4. 小明想用万用表测量台灯的工作电流，请写出他的操作步骤(需包含挡位选择、电路连接、读数注意事项)。

答案： 1.D　解析:万用表不仅能测电流，还能测电压、电阻等，D选项错误。
2.C　解析:钳形表无需断开电路即可测量，适合高电流场景，C正确;A选项“必须断开电路”错误，B选项“无需调整挡位”错误，D选项“仅适用于直流”错误。
3.电流输入　电流输出　测量精度　响应速度
4.操作步骤:
预估台灯电流(通常为几十到几百毫安)，将万用表旋钮旋至“mA”挡位(如200mA);
断开台灯电路的任意一端，将万用表串联接入(红表笔接电源正极方向，黑表笔接台灯一端);
接通电源，读取显示屏或指针数值，测量后断开电源，挡位调回初始位置。
