《2025年新课程学习与检测九年级物理全一册》

8. 小红做“测小灯泡的额定电功率”实验时，所用器材有：电源、额定电压为 2.5 V 的小灯泡、电压表、电流表、滑动变阻器、开关和若干导线。

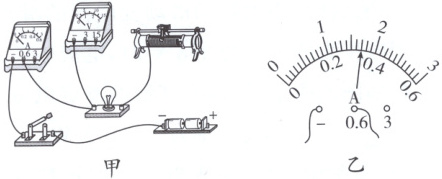

(1)如图甲所示是小红连接的部分电路，请用笔画线代替导线完成实验电路的连接。
(2)正确连接电路后，闭合开关，移动滑动变阻器的滑片，小红发现始终只有一个电表有示数，经检查两个电表均完好，则此时电路出现的故障可能是AC(选填字母)。
A. 小灯泡短路
B. 滑动变阻器短路
C. 小灯泡开路
D. 滑动变阻器开路
(3)故障排除后，小红重新进行实验。闭合开关，调节滑动变阻器的滑片，使电压表示数为 2.5 V，此时通过小灯泡的电流如图乙所示为0.34A，小灯泡的额定功率是0.85W。

(4)老师提醒小红，当电压表有示数时，电压表内部会有微弱电流通过，则电流表(选填“电流表”或“电压表”)的测量值就有偏差，导致所测的小灯泡额定功率偏大(选填“偏大”或“偏小”)。

答案：
8.
(1)如图所示
　　　　　　
(2)AC　
(3)0.34　0.85　
(4)电流表　偏大

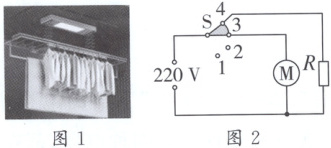

1. 如图 1 所示是一款智能晾衣机，该晾衣机使用额定功率为 10 W 的 LED 照明灯。它带有“人体接近传感器”。夜间，当有人走近晾衣机时，它会自动开灯，当人离开后，照明灯会自动关闭。该晾衣机有风干(冷风)和烘干(热风)功能，风干的额定功率为 20 W，烘干的额定功率为 220 W。
(1)“人体接近传感器”在电路中相当于开关(选填“电源”或“开关”)。
(2)一只这样的 LED 灯与一只“220 V 100 W”的白炽灯正常发光时亮度相当，1 kW·h 的电能可供该 LED 灯正常发光100h，与白炽灯相比，LED 灯泡可以节能90％。
(3)如图 2 所示，是该晾衣机的部分工作电路图，R 是发热电阻。当开关 S 接通 3、4 触点，晾衣机开启烘干功能，电阻 R 的阻值为242Ω。

答案： 1.
(1)开关　
(2)100　90　
(3)烘干　242

2. 小敏家住某 5 层公寓楼中的 4 楼，当他在 1 楼按下楼道灯开关，5 盏“220 V 12 W”的楼道灯全部点亮，然后延时 60 s 均自动关闭。他正常每登一层楼所需时间为 12 s。小敏意识到楼道灯这样的工作方式有些浪费电能，所以对楼道电路进行设计，改进电路如图，K 为启动延时开关，S 为感应跳转开关，K 按下时 S 接通触点 1、2，S 感应到人到 2 楼，跳转至触点 2、3，感应到人到 3 楼，跳转至触点 3、4……跳转后若 20 秒后感应不到人，则 K 断开。

(1)按照原先楼道灯的工作方式，小敏正常上楼回家一次，楼道灯一共消耗3600J 电能。
(2)改进后的方案中，S 跳转前后，通过启动延时开关的电流大小不变(选填“增大”“减小”或“不变”)，小敏正常上楼回家一次，比原来节约2256J 电能。

答案： 2.
(1)3600　
(2)不变　2256
