《2025年新课程学习与检测九年级物理全一册》

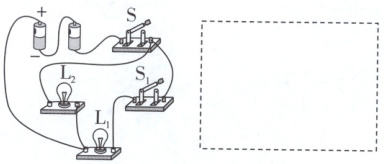

5. 如图所示,根据实物连接图,在虚线框内画出相应的电路图。

答案：
5.如图所示
　　　　　　　

阅读材料,完成第 1~2 题。
电池
电池自 18 世纪末由意大利物理学家伏打发明以来,已经有二百多年的历史。干电池、蓄电池在人们的生活、生产中有十分广泛的应用。随着近代科学技术的发展,人们对电池性能的要求越来越高。为了使电池自重小、容量大、适用范围广,人们从改变生产电能的原料入手,研制出了不少新型电池,广泛应用于现代技术中。氧化银电池和锂电池就是其中的两种。以前的干电池以碳棒做正极,锌筒做负极,氯化铵为电解质;碱性电池以强碱性物质氢氧化钾为电解质。
氧化银电池则是用氧化银做正极,锌做负极材料。相同质量的镀锌电池,产生的电能是蓄电池的 3~4 倍。微型纽扣式镀锌电池现广泛应用于电子手表、计算器和心脏起搏器中。大电流放电的镀锌电池则广泛用于军事移动通信电子仪器、人造卫星等方面。
锂电池是以锂做负极。相同质量的锂电池,产生的电能量比银锌电池大得多,并且储存寿命长,它比银锌电池有更大的优越性、更广泛的应用。现在多数手机电池都是锂电池。
除了这两种新型电池外,还有太阳能电池、燃料电池等。
1. 电池自 18 世纪末发明后不断发展,下列关于电池的说法正确的是(C)
A. 干电池以锌筒做正极,碳棒做负极
B. 氧化银电池的负极材料是锌,且相同质量下电能低于蓄电池
C. 锂电池因能量大、储存寿命长,常用于手机等设备
D. 燃料电池是最早被发明的电池类型
2. 小明发现爷爷的电子手表使用的是微型纽扣式电池,结合文中信息推测,该电池最有可能是哪种类型的电池？请说明理由。

答案： 1.C　解析:干电池以碳棒做正极，锌筒做负极，A 错误;氧化银电池负极是锌，且相同质量下产生的电能是蓄电池的3~4倍，B错误;锂电池因能量大、储存寿命长，广泛应用于手机等设备，C正确;文中未提及燃料电池是最早发明的电池，且已知电池最早由伏打发明，并非燃料电池，D 错误。
2.该电池最有可能是氧化银电池　解析:文中提到“微型纽扣式镀锌电池现广泛应用于电子手表、计算器和心脏起搏器中”,氧化银电池以氧化银为正极、锌为负极，符合“镀锌电池”的描述，且其体积小、能量密度高的特点适配电子手表这类微型设备。
