1. 如图所示的电路图，在$A$、$B$两点间分别接入不同元件，可以进行不同的实验。下列描述正确的是(C)


A.探究电流与电阻的关系——改变接入$AB$间电阻大小和电压大小
B.探究电流与电压的关系——$AB$间电阻大小不变，电压大小也不能变
C.测量未知电阻阻值——滑动变阻器用于改变电阻两端电压和通过的电流
D.测量小灯泡的阻值——需多次测量，求平均值，减小误差

答案： 1.C

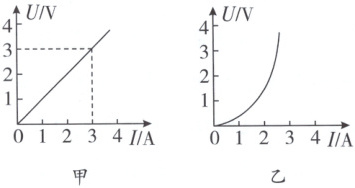

2. 用“伏安法测电阻”的实验中，丹丹分别选用定值电阻和小灯泡为测量对象，处理实验数据时，分别画出了$U - I$的图像，如图所示。对于图像的分析，以下说法错误的是(D)

A.图甲是定值电阻的$U - I$图像，图乙是小灯泡的$U - I$图像
B.由图像可知，通过定值电阻的电流和定值电阻两端的电压成正比
C.由图乙及实验现象可知小灯泡的电阻随灯丝温度的增加而增大
D.应该用多次测量的方法，计算小灯泡电阻的平均值，以减小误差

答案： 2.D

3. 如图所示，图像$1$和图像$2$分别是电阻$R_1$与$R_2$的$U - I$图像，则$R_1$与$R_2$的大小及两电阻串联和并联后的$U - I$图像所在的区域分别是(C)


A.$R_1 ＜ R_2$，两电阻并联后图线在区域Ⅰ
B.$R_1 ＜ R_2$，两电阻串联后图线在区域Ⅰ
C.$R_1 ＞ R_2$，两电阻并联后图线在区域Ⅲ
D.$R_1 ＞ R_2$，两电阻串联后图线在区域Ⅲ

答案： 3.C　解析:由图可知:在电压相同时，通过$R_2$的电流大于通过$R_1$的电流，根据欧姆定律可知，$R_2＜R_1$；根据电阻的并联规律，两电阻并联的总阻值小于其中任一个电阻的大小，即总电阻小于$R_2$，对应的图像在Ⅲ区；根据电阻的串联规律，两电阻串联的总阻值比其中任一个电阻都大，串联的总电阻大于$R_1$，对应的图像应在Ⅰ区。

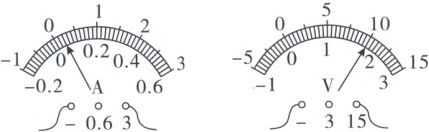

4. 用伏安法测量导体的电阻实验时，小明的实验方案和操作过程均正确，实验中所用的电流表、电压表以及两表的连接和示数如图所示。电压表的示数为10$V$，但通过观察发现电流表指针偏转过小，这样会导致实验误差偏大，解决这一问题的措施是电流表改用小量程。

答案： 4.10　大　电流表改用小量程

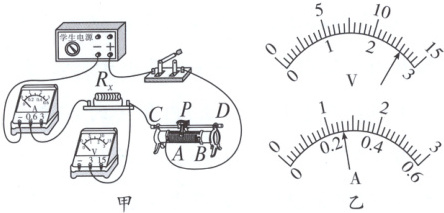

$5. $如图甲所示为$“$伏安法$”$测电阻的电路，实验过程中电源电压保持不变。　　

$(1)$将图甲所示的实物连接成完整电路。　　
$(2)$闭合开关后，发现电压表指针偏转正常，但电流表指针向左边没有刻度的方向偏转，接下来的操作应该是断开开关，然后　　将电流表正、负接线柱接线对调　　。此后，将滑动变阻器的滑片$P$向右移动时，电流表的示数将　　变小　　。　　
$(3)$排除故障后，调节滑动变阻器连入电路中的阻值，记录每次对应的电流值和电压值，其中一次电流表和电压表的指针如图乙所示，据此算出电阻$R_x$为　　$10$　　$Ω。$　　

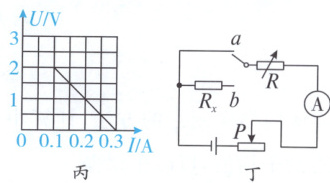

$(4)$另一小组用相同的器材连接电路并进行实验，并根据所记录的实验数据绘制了如图丙所示的$U - I$图像。根据图像发现实验操作中电压表测量的是　　滑动变阻器　　两端电压，根据该图像计算出被测电阻$R_x$为　　$10Ω$　　$Ω。$　　
$(5)$图丁是测$R_x$阻值的实验电路，图中$R$为电阻箱。　　
$①$将开关接$b，$调节电阻箱和滑动变阻器滑片$P$至适当位置，记下电流表的示数$I$和电阻箱$R$的阻值$R_1；$　　
$②$　　将开关接$a$　　，保持滑动变阻器滑片$P$位置不变，调节电阻箱，使电流表的示数仍为$I，$记下电阻箱$R$的阻值$R_2；$　　
$③$则$R_x=$　　$R_2 - R_1$　　$($用已知量和测量量表示$)。$　　

答案：
5.
(1)如图所示

(2)将电流表正、负接线柱接线对调　变小
(3)10　
(4)滑动变阻器　10Ω
(5)将开关接$a$ $R_2 - R_1$
