《2025年新课程学习与检测九年级物理全一册》

1. 如图所示电路，闭合开关后，一灯较亮，一灯较暗，下列说法正确的是(D)


A.亮的灯电流大，暗的灯电流小
B.亮的灯离电源正极近，暗的灯离电源正极远
C.电压表示数是L₁两端的电压
D.开关由闭合到断开，电压表示数会变大

答案： 1.D　解析:闭合开关，两灯串联，串联电路中的电流处处相等，电流相同，灯泡的亮度与位置无关，所以两灯电流一样大，故A、B错误；由图可知，电压表测$L_2$两端电压，故C错误；由图可知，断开开关S后，电压表与灯泡$L_1$串联在电路中，所以电压表示数为电源两端的电压，电压表示数变大，故D正确。

2. 如图所示的电路中，闭合开关，电压表V₁的示数为6V，电压表V₂的示数为2V。下列说法正确的是(C)


A.电源电压为2V
B.L₂两端电压为4V
C.将电压表V₂换成电流表，则L₁亮，L₂不亮
D.将电压表V₁换成电流表，则L₁与L₂并联

答案： 2.C　解析:闭合开关S时，$L_1$、$L_2$串联，$V_1$测电源的电压，$V_2$测$L_2$两端的电压，则电源的电压$U = 6 V$，$U_2=2 V$，故A、B错误；将电压表$V_2$换成电流表时，电路为$L_1$的简单电路，电流表测通过$L_1$的电流，$L_2$被短路，所以，$L_1$亮，$L_2$不亮，故C正确；将电压表$V_1$换成电流表，电流会经电流表直接流回负极，则出现电源短路，烧坏电流表和电源，故D错误。

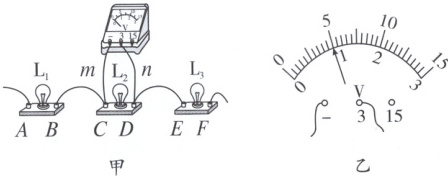

3. 如图甲所示，将三个规格相同的小灯泡串联接入电源电压保持不变的电路，用电压表测量其中一个小灯泡两端的电压，示数如图乙所示。下列说法正确的是(D)


A.AF两接线柱间电压约为15V
B.若测量L₁的电压，只需将导线n从D点拆下，再接上A点
C.若CD间的电压表换上正常的电流表，通电后电流表示数为零
D.若将小灯泡L₂从灯座上旋下来，通电后电压表示数约为3V

答案： 3.D　解析:由图乙可知，电压表选用的是小量程，分度值为$0.1 V$，示数为$1 V$；灯泡的规格相同，三个灯泡串联在电路中，所以每个灯泡两端的电压相同，根据串联电路的电压规律可知，电源电压即$AF$两接线柱间电压为$1 V+1 V+1 V=3 V$，故A错误；由图可知，C接的是电压表的负接线柱，这说明电流是从右流向左的，所以A端导线应与电源的负极相连，将导线$n$从D点拆下，再接上A点，会使电压表正、负接线柱接反，故B错误；$CD$间的电压表换上正常的电流表，通电后电流表相当于导线，$CD$间被短路，电流表与另外两个灯泡串联，电流表示数不为零，故C错误；若将小灯泡$L_2$从灯座上旋下来，开关未断，电压表被串联在电路中，电压表示数应该等于电源电压，大约为$3 V$，故D正确。
