《2025年新课程学习与检测九年级物理全一册》

4. 如图所示是滑动变阻器的四种接线方法。当滑片 $ P $ 向右移动时，接入电路中的电阻变大的是(A)

答案： 4.A

5. 有一款 LED 电灯，转动“☀”旋钮能够控制灯光的强弱，这个旋钮的本质可能是(C)

A.开关
B.电压表
C.变阻器
D.定值电阻

答案： 5.C

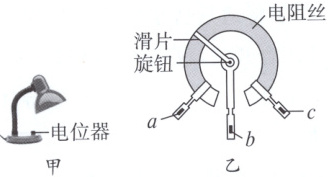

6.(情境化)如图甲是利用电位器调节亮度的台灯。电位器的内部结构如图乙所示，$ a $、$ b $、$ c $ 是三个接线柱，当旋钮带着滑片顺时针旋转时，灯逐渐变亮，则电位器连接的是(B)


A.选择 $ a $、$ b $ 接线柱且与灯泡串联
B.选择 $ b $、$ c $ 接线柱且与灯泡串联
C.选择 $ a $、$ c $ 接线柱且与灯泡并联
D.选择 $ b $、$ c $ 接线柱且与灯泡并联

答案： 6.B 解析：当旋钮带着滑片顺时针旋转时，灯逐渐变亮说明顺时针旋转时电阻减小，因此A错误，由于并联电路各支路互不影响，因此CD错误。

7. 在研究物质的导电性时，采用如图所示的实验电路。用酒精灯对着白炽灯的玻璃芯柱加热，灯泡 $ L $ 会慢慢亮起来。对此，以下叙述正确的是(D)


A.玻璃芯柱和灯泡 $ L $ 是并联的
B.本实验能说明电阻的大小与酒精灯有关系
C.通过灯泡的电流要比通过玻璃芯柱的电流大
D.加热过程中，玻璃芯柱的电阻随着温度升高而减小

答案： 7.D 解析：由图可知，玻璃芯柱和灯泡L是逐个顺次连接的，即它们是串联的，故A错误。导体电阻的大小与导体长度、材料、横截面积和温度有关，电阻的大小与酒精灯无关，故B错误；在串联电路中电流处处相等，因此通过灯泡的电流等于通过玻璃芯柱的电流，故C错误；图中电压表测灯的电压，用酒精灯对着玻璃芯柱加热，灯泡L会慢慢亮起来，说明灯泡两端的电压逐渐变大；由串联电路的电压规律可知玻璃芯柱的电压变小，根据分压原理可知，玻璃芯柱的电阻变小，所以，加热过程中，玻璃芯柱的电阻随温度升高而减小，故D正确。

8. 如图所示，电阻箱的示数是2 098 $ \Omega $。

答案： 2 098

1. 如图所示，$ AB $、$ BC $ 是由同种材料制成的长度相同，横截面积不同的两段导体，将它们串联后接入电路中，下列说法正确的是(C)


A.$ AB $ 段电阻大，通过 $ AB $ 段的电流小
B.$ BC $ 段电阻大，$ BC $ 两端的电压大
C.$ AB $ 段电阻大，通过 $ AB $ 和 $ BC $ 的电流相等
D.$ BC $ 段电阻大，$ AB $ 和 $ BC $ 两端的电压相等

答案： 1.C 解析：AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，横截面积越大，电阻越小，串联时电流相同。

2. 如图所示，线路板上的三根合金丝长度均相同，①和②粗细相同但比③细，小乐用该装置探究影响导体电阻大小的因素，下列说法错误的是(B)


A.通过比较电灯亮暗来确定电阻大小，这种方法叫转换法
B.探究电阻大小与导体材料是否有关，应选合金丝①和③
C.探究电阻大小与导体长度是否有关，可以任选一根合金丝
D.电路中再串联一个电流表，可更准确地比较导体电阻大小

答案： 2.B
