《2025年新课程学习与检测九年级物理全一册》

1. 如图所示的装置中，当开关 $ S $ 闭合后，下列判断正确的是 ()


A.通电螺线管外 $ A $ 点的磁场方向向左
B.通电螺线管的左端为 $ N $ 极
C.向左移动滑片 $ P $，通电螺线管的磁性减弱
D.小磁针静止后，其 $ N $ 极的指向沿水平向右

答案： 1.B

2. 如图所示，甲、乙两线圈宽松地套在光滑的玻璃棒上，并可以自由滑动，当开关闭合时，两线圈将 ()


A.互相吸引，距离变近
B.互相排斥，距离变远
C.先向中间吸引，然后向两边排斥
D.没有相互作用

答案： 2.A

3. (情境化)(多选)如图甲是一种汽车尾气排放检测电路，当尾气浓度高于某一设定值时，电铃报警；气敏电阻 $ R_{1} $ 的阻值与尾气浓度之间的关系如图乙所示，下列分析正确的是 ()


A.电磁铁通电后，线圈上端为 $ S $ 极
B.$ R_{1} $ 的阻值随尾气浓度的增大而增大
C.检测时保持 $ R_{2} $ 滑片位置不变，当尾气浓度变大时，$ R_{1} $ 两端电压变大
D.为使尾气浓度更低时报警，应将 $ R_{2} $ 滑片适当上移

答案： 3.AD

4. (情境化)如图是某车间自动除尘装置的简化电路图。空气中尘埃量较少时光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻的阻值减小，电磁铁的磁性(选填“减弱”“不变”或“增强”)，在衔铁的作用下，开启自动除尘模式。若图中 $ a $、$ b $ 一个是除尘器，一个是指示灯，则是除尘器。

答案： 4.增强　b

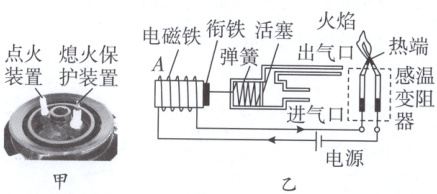

5. (情境化)图甲是某燃气灶配备的熄火保护装置，图乙为其原理示意图，电源电压恒定时，若炉火意外熄灭，感温变阻器电阻变大，电路中电流变，电磁铁磁性变，释放衔铁，活塞在弹簧作用下向右推动，关闭进气口，防止燃气外泄。若电流方向如图乙的箭头方向，则电磁铁 $ A $ 端为极。

答案： 5.小　弱　S

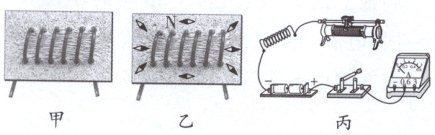

6. (情境化)某实验小组探究“通电螺线管外部磁场的特点”。

[基础设问]
(1) 将螺线管安装在一块有机玻璃板上，连入电路中。在板面上均匀地撒满铁屑，闭合开关并轻敲玻璃板面，观察到铁屑分布情况如图甲所示。这是由于铁屑在磁场中被成一个个小磁针，在磁场力作用下重新排列所致。轻敲玻璃板面是为了减小铁屑与玻璃板之间的，铁屑的分布情况与磁体周围铁屑的分布情况相似，铁屑的作用是显示。
(2) 把小磁针放在通电螺线管四周不同的位置，放小磁针的目的：；小磁针静止时 $ N $ 极所指方向如图乙所示，则通电螺线管的右端为极。
[能力设问]
(3) 为了探究螺线管外部磁场方向是否与电流方向有关，请你写出具体操作步骤：。
(4) 为了进一步探究通电螺线管的磁性强弱与电流大小的关系，小明设计了如图丙所示的电路，请帮小明完成电路连接(要求：滑动变阻器的滑片向右滑动时电流变大)。
[创新设问]
(5) 下列做法中，能使图乙中的通电螺线管磁性增强的是(选填字母)。
A. 将没有磁性的铁芯插入螺线管中
B. 将有磁性的条形磁体插入螺线管中
C. 增大通过螺线管的电流
D. 增加螺线管的匝数

答案：
6.
(1)磁化　摩擦　条形　磁场的分布情况
(2)确定磁场方向　N　
(3)在图乙中,改变电源正、负极，然后闭合开关，观察小磁针静止时N极所指方向
(4)如图所示
　　　　　　
(5)ACD
