《2025年新课程学习与检测九年级物理全一册》

2. 某实验小组的同学们在实验室做“探究水在沸腾前后温度变化的特点”的实验。

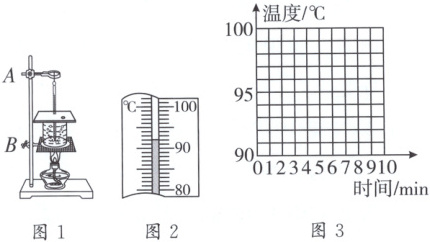

(1)实验装置如图 1 所示，在组装过程中需要先固定的是B(选填“A”或“B”)装置。
（2）某同学在实验中记录的实验数据如表所示，其中第 $1min$ 时温度计的示数如图 2 所示，此时水的温度是92$^{\circ}C$。
（3）请根据表中的数据在图 3 中画出水沸腾前后温度随时间的变化图像。
(4)由实验数据可知，水沸腾时，继续加热，水的温度保持不变。
(5)实验中观察到，水沸腾前，气泡上升时内部的水蒸气遇冷液化(填物态变化名称)，气泡的变化情况如图 4 中的a图；水沸腾时，在气泡上升的过程中，周围的水不断汽化(填物态变化名称)形成水蒸气进入气泡，气泡的变化情况如图 4 中的b图。

(6)若用水浴法给试管中的水加热，则试管中的水不能(选填“能”或“不能”)沸腾，原因是试管内的水达到沸点后无法继续吸热。
（7）在实验结束后，有的同学发现撤掉酒精灯后，水不会立刻停止沸腾，原因是陶土网的温度高于水的沸点，水可以继续吸热。
(8)实验结束后，小明回家发现妈妈正在炖汤，汤沸腾后妈妈将火调小，汤仍在沸腾。小明又把火调得更小，这时虽还在加热，汤却不沸腾了。你觉得不沸腾的原因是B。(选填字母)
A. 没有吸热
B. 相同时间内吸收的热量小于或等于散失的热量

答案：

(1)B　
(2)92　
(3)如图所示
　　　　　　
(4)保持不变　
(5)液化　a　汽化　b
(6)不能　试管内的水达到沸点后无法继续吸热
(7)陶土网的温度高于水的沸点，水可以继续吸热　
(8)B
