《2025年新课程学习与检测九年级物理全一册》

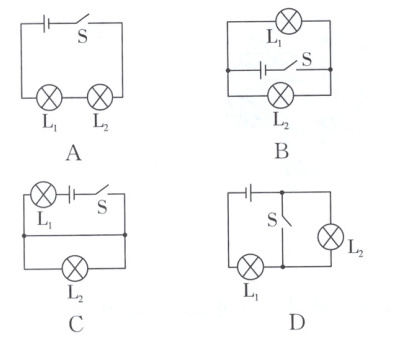

5. 如图,开关 S 闭合时,灯泡 L₁与 L₂组成串联电路的是(A)

答案： 5.A　解析:图中电流只有一条路径，依次经过开关、两个灯泡，因此是串联电路，A正确;图中开关闭合时，电流有两条路径，分别经过两个灯泡，是并联电路，B不正确;图中开关闭合时，灯泡L₂被短路，是只有L₁的简单电路，C不正确;图中开关闭合时，灯泡L₂被短路，是只有L₁的简单电路，D不正确。

6. 如图所示电路中,两个灯泡始终完好,当开关 S 断开时,两个灯泡都发光。当开关 S 闭合时,可能出现的现象是(A)


A.L₁不亮,L₂亮
B.L₁和 L₂都亮
C.L₂不亮,L₁亮
D.L₁和 L₂都不亮

答案： 6.A　解析:开关S闭合后，L₁被短路，因此L₁不亮，L₂正常发光。

7. 如图所示电路中,只闭合 S₁时,L₂灯亮;只闭合 S₂时,L₁和L₂灯亮;断开 S₂,闭合 S₁、S₃时,L₁和L₂灯亮。同时闭合 S₁、S₂、S₃时,将发生短路。

答案： 7.L₂　L₁和L₂　L₁和L₂　短路　解析:只闭合S₁时，L₁开路，L₂通路，因此L₂亮;只闭合S₂时，L₁和L₂串联;断开S₂，闭合S₁、S₃时，L₁和L₂并联。

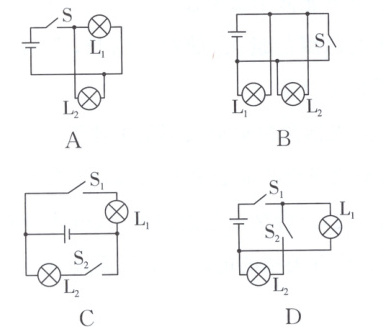

1. 如图所示,电路连接有错误的是(B)

答案： 1.B　解析:由电路图可知，闭合开关后，电路有两条电流路径，两盏灯并联，故A正确;由电路图可知，闭合开关后，两灯泡都被短路，故B错误;由电路图可知，两个开关都闭合后，电路有两条电流路径，两盏灯并联，故C正确;由电路图可知，两个开关都闭合后，电路有两条电流路径，两盏灯是并联的，故D正确。

2. (情境化)在参观人民检察院未成年人法治教育基地时,小明发现,在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块,与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是(B)

A.两个模块相当于开关,彼此串联
B.两个模块相当于开关,彼此并联
C.两个模块相当于电源,彼此并联
D.两个模块相当于电源,彼此串联

答案： 2.B

3. (情境化)磁控猴子是史上最小气的猴子,只要你抢走它手上的香蕉,它就不停地大吵大闹,你把香蕉还给它,它就停止吵闹。香蕉的作用相当于电路中的(A)

A.开关
B.导线
C.电源
D.用电器

答案： 3.A　解析:我们把磁控猴子当作用电器，当抢走它手上的香蕉，磁控猴子内部的电器就工作，于是它就不停地大吵大闹，所以相当于闭合开关，电路处于通路状态;如果把香蕉还给它，就相当于断开开关，电路处于开路状态，它就停止吵闹。所以香蕉的作用相当于电路中的开关。

4. (情境化)如图所示,A、B 是两条闭合金属轨道(外轨 B 略大),A、B 间用很多绝缘小枕木连接并固定在绝缘水平面上,由电池通过轨道给电动玩具火车供电。在一次使用中发现,正在运行的火车在轨道上停止了。经检查,电源及从电源到轨道的连接都没有问题,那么故障最有可能是(A)


A.火车轮子与轨道接触不好
B.某条枕木松了,导致电流不能通过它
C.轨道 A 出现一条细缝,不再是闭合的
D.轨道 A、B 各出现一条细缝,不再是闭合的

答案：

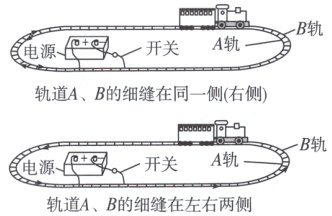

4.A　解析:由题知，电源两极通过轨道将玩具火车两车轮组成通路，这样玩具火车才能通电工作，并且电源及从电源到轨道的连接都没有问题。若火车轮子与轨道接触不好，会造成开路，玩具火车一定不能工作，故A有可能;小枕木是绝缘的，所以某条枕木松了，也不会导致电流不能通过玩具火车，故B不可能;轨道A出现一条细缝，但电流可通过未出现细缝的一侧与火车形成通路，故C不可能;如下图所示，若轨道A、B的细缝都在同一侧，电源仍可通过另一侧轨道与火车形成通路，若轨道A、B的细缝分别在左右两侧，则轨道与火车间也能形成通路，故D不可能。
