《2025年新课程学习与检测九年级物理全一册》

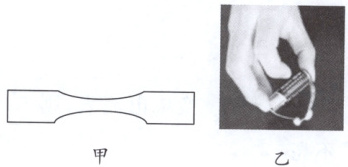

4. (情境化)央视《是真的吗》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：将口香糖锡纸剪成图甲形状，将锡纸条带锡的一端分别压在电池的两极上，发现锡纸发热并先从中间较细的部分开始燃烧了起来(如图乙)。小丽认为既然先从中间部分开始燃烧，一定是中间较细的部分电流较大；但小明认为实验中锡纸较细部分的电流等于较粗部分的电流，你认为小明(选填“小丽”或“小明”)的判断是正确的，你的理由是较细部分与较粗部分组成串联电路，根据串联电路电流规律可知，通过锡纸较细部分的电流等于较粗部分的电流。

答案： 4.小明　较细部分与较粗部分组成串联电路，根据串联电路电流规律可知，通过锡纸较细部分的电流等于较粗部分的电流

5. 如图所示，当S₁断开、S₂闭合时，电流表示数为0.2A，这时通过L₁的电流是0.2A，当S₁、S₂都闭合时，电流表的示数是0.38A，这时没有（选填“有”或“没有”）电流通过L₁，原因是L₁被S₁短路。

答案： 5.0.2 没有 L₁被S₁短路

6. 如图甲是小明“探究并联电路电流特点”的实物电路。

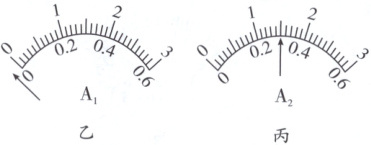

(1) 已知各电路元件、连接情况均完好，闭合开关前，发现电流表A₁的指针在如图乙所示的位置处，可能的原因是电流表未调零。
(2) 更正上述问题后，小明随即仔细检查，发现电路有不当之处。请在错误的导线上打“×”，并用笔画线代替导线将电路连接正确。
(3) 电路连接正确后，闭合开关，小明发现两个并联的小灯泡一个很亮，一个发光微弱，造成这种现象的原因可能是B(选填字母)。
A. 发光微弱的小灯泡的灯丝断了
B. 两个小灯泡的规格不同
C. 发光微弱的小灯泡被短路

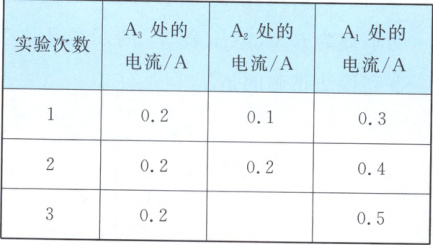

(4) 在实验中，小明经过调整，多次测量，将得到的数据记录在下表中，其中第三次测量时，电流表A₂的示数如图丙所示，为0.3，根据表格中的数据，可得到并联电路的电流特点：并联电路中，干路电流等于各支路电流的总和。

答案：
6.
(1)电流表未调零
(2)如图所示

(3)B　
(4)0.3　　干路电流等于各支路电流的总和
