《2025年新课程学习与检测九年级物理全一册》

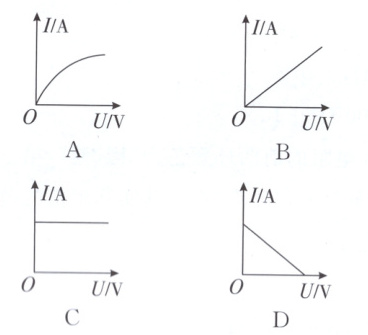

3. 如图所示，在电阻一定的情况下，通过导体的电流与导体两端的电压关系的图像正确的是(B)

答案： 3.B

4.(情境化)如图所示是检测司机是否酒驾的仪器电路图。图中的R₀为定值电阻，R是一个“气敏传感器”，它的阻值会随着其周围酒精气体浓度的增大而减小。检测时，喝了酒的司机对着“气敏传感器”吹气，则下列说法正确的是(B)


A.电流表示数减小，电压表示数减小
B.电流表示数增大，电压表示数增大
C.电流表示数减小，电压表示数增大
D.电流表示数增大，电压表示数减小

答案： 4.B　解析:由图示电路图可知，两电阻串联，电压表测定值电阻R₀两端电压，电流表测通过电路的电流，喝了酒的司机对着“气敏传感器”吹气，酒精气体浓度增大，气敏电阻阻值减小，定值电阻阻值不变，根据串联电路电阻规律可知电路总电阻减小，根据欧姆定律可知通过电路的电流增大，根据U=IR可知定值电阻两端的电压变大，即电流表示数增大，电压表示数增大。

5. 如图所示电路，闭合开关后将滑片移至图示位置时，灯泡恰能正常发光，若将滑动变阻器的滑片向B端移动时，则(D)


A.电流表和电压表的示数都变大
B.电流表示数变大，电压表示数变小
C.电流表示数变小，电压表示数变大
D.电流表和电压表的示数都变小

答案： 5.D　解析:由图可知，该电路为串联电路，电压表测量的是灯泡两端的电压，电流表测量电路中的电流;当滑片P向B端移动时，滑动变阻器连入电路的电阻变大，电路的总电阻变大，根据I=$\frac{U}{R}$可知，电路中的电流变小，即电流表的示数变小;根据U=IR可知灯两端的电压变小，即电压表的示数变小。

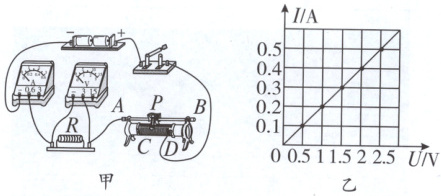

6. 小明组在“探究电流与电压关系”的实验中，如图甲所示是他们组设计的电路，电源电压3V保持不变。

(1) 图甲是小明连接的实验电路，实验中滑动变阻器的作用是①保护电路；②改变定值电阻两端的电压。
(2) 检查无误后，闭合开关发现电流表无示数，电压表示数接近3V。移动滑片P，两电表示数均无变化，则电路故障可能是R开路。
(3) 排除故障后，实验中测得五组数据，并绘制出定值电阻R的I-U图像如图乙所示，由此可得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比。
(4) 课下小明同学向老师提出可以用小灯泡来代替定值电阻，进行电流与电压关系的实验探究，你认为小明的这个想法不可行(选填“可行”或“不可行”)，原因是小灯泡的电阻受温度的影响。

答案： 6.
(1)保护电路　改变定值电阻两端的电压
(2)R开路
(3)在电阻一定时，通过导体的电流与导体两端的电压成正比
(4)不可行　小灯泡的电阻受温度的影响

7. 如图所示，定值电阻R₁阻值为15Ω，闭合开关S且电路稳定后，电压表的示数为1.5V，电路中的电流为0.2A。求：
(1) 定值电阻R₂的阻值；
(2) 电源的电压。

答案： 7.解:
(1)由欧姆定律I=$\frac{U}{R}$可得，R₂的阻值为R₂=$\frac{U₂}{I₂}$=$\frac{1.5V}{0.2A}$=7.5Ω;
(2)因为R₁、R₂串联，I₁=I₂=0.2A，U₁=I₁R₁ =0.2A×15Ω=3V;
　电源电压U=U₁+U₂=3V+1.5V=4.5V。
答:
(1)定值电阻R₂的阻值为7.5Ω;
(2)电源的电压为4.5V。
