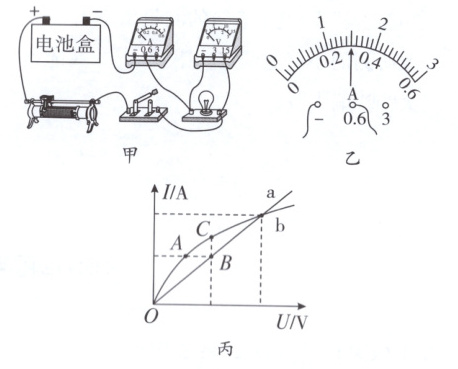

$3. $小雨在拆装手电筒时，发现手电筒的小灯泡上标有$“3.8 V”$的字样，但上面的电流值已经模糊不清，他想通过实验测量该灯泡的额定功率，图甲为他所连的实验电路。　　

$(1)$电池盒中至少有　　$3$　　节干电池。　　
$（2）$经检查发现电路接线有错误，小雨只做了一处改动就闭合开关进行实验。请在他接错的导线上打上$“×”，$并改正。　　
$(3)$实验时，小雨移动滑动变阻器的滑片，当电压表的示数为$ 3.8 V $时，电流表的示数如图乙所示。则该小灯泡的额定电流为　　$0.3$　　$A，$额定功率为　　$1.14$　　$W。$　　
$(4)$实验中，突然发现电压表的示数变为零，电流表示数增大，电路可能出现的故障是　　小灯泡短路$($或电压表短路$)$　　。　　
$（5）$闭合开关，移动滑片，记录电流表和电压表示数，进行多次实验，绘制出$ I - U $图像，如图丙中$ b $所示。实验完成后，将小灯泡换成定值电阻，重复上述实验过程，绘制出$ I - U $图像，如图丙中$ a $所示。根据图像$ a $可得出结论：　　在电阻一定时，通过导体的电流跟导体两端的电压成正比　　。　　
$(6)$试分析图丙中$ A、$$B、$$C $三点电阻$ Rₐ、$$Rᵦ、$$R₆ $大小关系为　　$R_A ＜ R_C ＜ R_B$　　。　　

答案：
$3.$　　
$(1)3 $　　
$(2)$如图所示　　
　　　　
$(3)0.3　1.14 $　　
$(4)$小灯泡短路$($或电压表短路$)$　　
$(5)$在电阻一定时，通过导体的电流跟导体两端的电压成正比　　
$(6)R_A ＜ R_C ＜ R_B$　　

1. 下列四种家用电器中，利用电流热效应工作的是(D)

答案： 1.D

2. 标有“220 V 40 W”字样的电视机、电风扇、电热毯和日光灯四种电器，都在额定电压下工作相同的时间，则产生的热量最多的是(A)

A.电热毯
B.电视机
C.日光灯
D.电风扇

答案： 2.A

3. (多选)两根粗细相同、长短不同的锰铜线，接在同一个电路中，则(AD)

A.串联连接时，在相同的时间内，长的锰铜线产生的热量多
B.串联连接时，在相同的时间内，长的锰铜线产生的热量少
C.并联连接时，在相同的时间内，长的锰铜线产生的热量多
D.并联连接时，在相同的时间内，长的锰铜线产生的热量少

答案： 3.AD
