《2025年新课程学习与检测九年级物理全一册》

3. (综合应用)如图甲所示，在观察奥斯特实验时，小明注意到放置于通电直导线下方小磁针的 $ N $ 极向纸内偏转。小明由此推测：若电子沿着水平方向平行地飞过小磁针上方时，小磁针也将发生偏转。小明推测的依据：。图乙中磁针的 $ N $ 极会向(选填“纸内”或“纸外”)偏转。

答案： 3.电子的定向移动形成电流，电流周围存在磁场纸外

1. 一台组装齐全的直流电动机模型，接通电源后电动机不转，用手拨动一下线圈后，线圈就正常转动起来，则它开始时不转的原因可能是(D)

A.线圈内部短路
B.电刷与换向器接触不良
C.磁体的磁性不够强或线圈中电流不够大
D.线圈正好处于平衡位置

答案： 1.D

2. (情境化)如图所示，智能分拣机器人的投入使用，极大地提高了分拣效率，充电5分钟工作4小时，实现24小时不间断分拣。该机器人的动力装置为电动机，其工作原理是(C)


A.电流的磁效应
B.异名磁极相互吸引
C.磁场对电流的作用
D.磁极间的相互作用

答案： 2.C

3. (情境化)如图所示是某同学自制的玩具电动机，一块椭圆形磁体吸在干电池底部，将一段裸露的铜线折成矩形线框，上边与电池正极接触，下边搭接在磁体上，观察到线框顺时针转动，则(C)

A.该过程中机械能转化为电能
B.线框左右两边所受磁场力方向相同
C.若仅调换电池两极，则线框将逆时针转动
D.若仅调换磁体两极，则线框仍顺时针转动

答案： 3.C

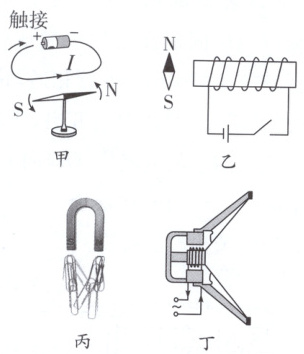

4. 关于如图所示电和磁的说法不正确的是(B)


A.图甲：说明通电导线周围存在磁场
B.图乙：闭合开关后，小磁针将逆时针偏转
C.图丙：磁体通过磁场对回形针施加力
D.图丁：扬声器的原理与电动机相同

答案： 4.B

5. 关于直流电动机线圈中的电流和外电路的电流，下列叙述正确的是(B)

A.线圈中的电流方向不变，外电路的电流方向改变
B.线圈中的电流方向改变，外电路的电流方向不变
C.线圈中的电流方向和外电路的电流方向都改变
D.线圈中的电流方向和外电路的电流方向都不变

答案： 5.B
