《2025年新课程学习与检测九年级物理全一册》

3. 如图所示的家庭电路中，正在发光的灯泡突然熄灭，若 d 处发生开路，用测电笔检测线路时，氖管不会发光的是(D)


A.a 点
B.b 点
C.c 点
D.e 点

答案： 3.D　解析:若d处发生开路，e点不能与火线相连，用测电笔检测线路时，氖管不会发光。闭合开关，接触a、b、c各点，都与火线相连，氖管都会发光，A、B、C不符合题意，D符合题意。

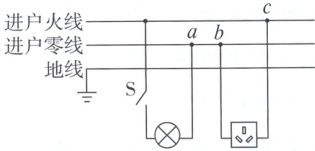

4.(情境化)如图为小超家部分电路示意图。他闭合开关 S，灯泡正常发光；将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭；马上取下电热水壶，灯泡仍不发光。经检查空气开关未跳闸，用测电笔检测 a、b、c 三点氖管均发光。下列电路故障判断正确的是(C)


A.灯泡短路
B.进户火线开路
C.进户零线开路
D.三孔插座短路

答案： 4.C　解析:闭合开关S，灯泡正常发光;将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭，经检查空气开关未跳闸，不可能短路，用测电笔检测a、b、c三点氖管均发光，可能是进户零线开路，故C正确，A、B、D错误。

5.（情境化）小安家的某个三孔插座经常连接大功率用电器，为了用电安全，他想在三孔插座上串联一个保险丝后再接入家庭电路，请在图中用笔画线表示导线帮小安完成电路连接。

答案：
5.如图所示
　　　　

阅读材料，完成 1～4 题。
漏电保护器
漏电保护器是一种电气安全装置。它主要由三部分组成：①检测元件，即检测漏电电流，并发出信号。②放大元件，即将微弱的漏电信号放大。③执行机构，即收到信号后，主开关断开，切断电源。当漏电保护器所在电路上的用电器正常运行时，线路中电流呈平衡状态，装置里的互感器中往返的电流大小相等，方向相反，正负相互抵消。当用电器外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体流向大地，当这个电流值达到该漏电保护器限定的动作电流值时，漏电保护器的自动开关脱扣，切断电源。
漏电保护器的主要技术参数有额定漏电动作电流和额定漏电动作时间等。额定漏电动作电流指的是使漏电保护器切断电路的电流值。比如，标称“30 mA”的漏电保护器，当漏电电流值达到 30 mA 时，漏电保护器即断开电源。额定漏电动作时间是指从检测到额定漏电动作电流起，到电路被切断的时间。比如，标称“30 mA×0.1 s”的漏电保护器，意思就是从漏电电流值达到 30 mA 起，到断开电源的时间不超过 0.1 s。
生物学研究发现，人体触电时，引起心室颤动不仅与通过人体的电流(I)有关，而且与电流在人体中持续的时间(t)有关，即由通过人体的安全电量 Q = I×t 来确定。实践证明，用“30 mA·s”作为漏电保护器的动作特性，无论从使用的安全性还是制造方面来说都比较合适，也就是相当于 30 mA×1 s，即 30 mA 的电流持续时间在 1 s 以内时，一般是不会发生心室颤动的。
漏电保护器在使用时，当出现了因漏电故障造成的跳闸，必须查明原因排除故障后，方可重新合闸，严禁强行合闸。
1. 漏电保护器相当于家庭电路里的(D)
A. 电源
B. 用电器
C. 闸刀开关
D. 在特殊情况下保护人身安全的开关
2. 下列哪个元件不是漏电保护器的组成部分？(C)
A. 检测元件
B. 放大元件
C. 空气开关
D. 执行机构
3. 假如某种品牌的漏电保护器的动作电流值是 30 mA，下列情形能使漏电保护器自动开关脱扣，切断电源的是(D)
A. 互感器中电流流出是 80 mA，返回是 80 mA
B. 互感器中电流流出是 80 mA，返回是 70 mA
C. 互感器中电流流出是 80 mA，返回是 60 mA
D. 互感器中电流流出是 80 mA，返回是 40 mA
4. 假设某工地上的漏电保护器损坏，即当漏电现象发生时，保护器不能主动断开开关。请你根据材料提供的信息判断，某工人接触电路时漏电电流是 15 mA，在2s时间内，工友断开电路的总开关，就能保证该工人安全。

答案： 1.D　2.C
3.D　解析:根据题意知道，当漏电电流值达到30mA时，漏电保护器即断开电源。若互感器中电流流出是80mA，返回是40mA，则漏电电流值80mA−40mA=40mA＞30mA;故D符合题意，A、B、C不符合题意。
4.2s　解析:根据短文知道“人体触电时，由通过人体的安全电量Q=I×t来确定”，所以当某工人接触电路时漏电电流是15mA，保证该工人安全的时间是t=$\frac{Q}{I}$=$\frac{30mA×1s}{15mA}$=2s。
