《2025年新课程学习与检测九年级物理全一册》

8. 如图所示是一个测量电流大小的仪表，它的分度值是0.5mA。

答案： 8.电流　0.5mA

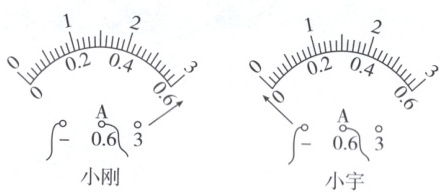

1. 小刚和小宇在测量电流时，发现闭合开关后电流表的指针出现如图所示的情形。关于二人出现的错误，下列判断正确的是(C)


A.小刚是量程选择过大，小宇是量程选择过小
B.小刚是量程选择过小，小宇是量程选择过大
C.小刚是量程选择过小，小宇是正、负接线柱反接
D.小刚是正、负接线柱反接，小宇是量程选择过小

答案： 1.C　解析:当量程选择的太大时，指针会偏转的角度小，读数不准确;当量程选择的太小时，指针会偏转过最大刻度，会损坏电流表，故小刚同学是电流表所选量程偏小。当电流表的正、负接线柱接反时，指针会向左偏，故小宇同学的是由于“+”“-”接线柱接反。故选C。

2. 如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是(C)


A.撤掉导线a，电流表测量的是电路的总电流
B.撤掉导线a，电流表测量的是小灯泡L₁的电流
C.撤掉导线b，电流表测量的是小灯泡L₁和L₂的电流
D.撤掉导线c，电流表测量的是小灯泡L₁的电流

答案： 2.C　解析:AB.撤掉导线a，电流表只接了负接线柱，接法错误，电流表不能测量电路的总电流，也不能测量小灯泡L₁的电流，故AB错误。 C.撤掉导线b，两灯并联，电流表测量的是小灯泡L₁和L₂的电流，故C正确。 D.撤掉导线c，电流表测量的是小灯泡L₂的电流，故D错误。

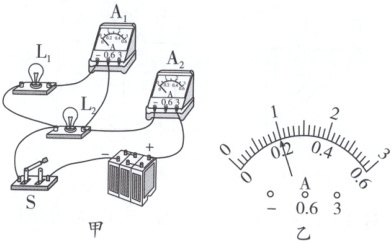

3. 如图甲所示的电路中，闭合开关S后，两灯均发光，电流表A₁、A₂的示数均如图乙所示。下列说法正确的是(C)


A.两灯是串联连接的
B.电流表A₂测量通过灯L₂的电流
C.通过灯L₁的电流是0.2 A
D.电流表A₂的示数是0.2 A

答案： 3.C　解析:由图甲知两灯泡并联，故A错误;电流表A₂在干路上，测量干路的电流，故B错误;电流表A₁在灯泡L₁支路上，测量灯泡L₁支路的电流，电流表A₁、A₂的示数均如图乙所示，由并联电路的电流规律可知电流表A₁选择的是小量程，分度值是0.02A，指针在0.2A位置，通过灯L₁的电流是0.2A，电流表A₂选择的是大量程，分度值是0.1A，指针在1A位置，通过干路的电流I=1A，则C正确、D错误。

4. 取两个相同的验电器A和B，用丝绸摩擦过的玻璃棒与A接触，使A带电，B不带电，用带绝缘柄的金属棒将A和B上的金属球连接起来后如图所示，则(D)


A.与丝绸摩擦过程中，玻璃棒因束缚核外电子的本领强而得到电子
B.A中的正电荷通过金属棒流向B，瞬间电流方向是从A流向B
C.A中的正电荷通过金属棒流向B，B的金属箔张角变大
D.B中的负电荷通过金属棒流向A，瞬间电流方向是从A流向B

答案： 4.D　解析:取两个相同的验电器A和B，用丝绸摩擦过的玻璃棒与A接触，使A带电，B不带电，用带绝缘柄的金属棒将A和B上的金属球连接起来后如图所示，则与丝绸摩擦过程中，玻璃棒因束缚核外电子的本领弱而失去电子带正电，故A不符合题意;B中带负电荷的电子通过金属棒流向A，B的金属箔张角变大，瞬间电流方向是从A流向B(电流方向与电子移动的方向相反)，故B、C不符合题意，D符合题意。
