16. (2025·台州路桥)项目化学习小组同学在进行凸透镜成像实验时，对于最清晰的像的位置，存在不同的意见。对此小柯进行了以下实验改进：

【“F”光源制作】
(1)单个小灯珠正常工作时电压为 $3V$，通过的电流为 $0.3A$，则单个小灯珠的阻值为多少？

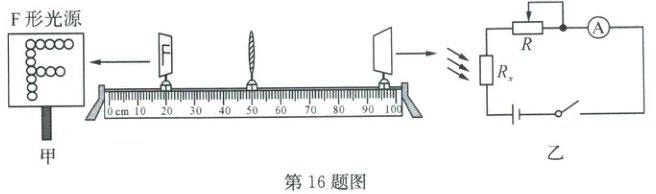

(2)如图甲所示，用 14 个该型号的小灯珠串联制成“F”形光源，要想其在 $48V$ 电压下能正常工作，还需串联一个20$\Omega$ 的电阻。
【光屏制作】
在光屏中间区域加一个光敏电阻 $R_x$(电阻大小随光照强度变化如表所示)。$R_x$ 受到的光照越强，则说明所成的像越清晰。电路如图乙所示，电源电压为 $4.5V$，电流表量程为 $0 \sim 0.6A$。
(3)分析电路可知，若所成的像越清晰，则电流表示数越大。
(4)若光敏电阻接收到的光照强度范围在 $5 \sim 80cd$ 之间，要想保证电路安全(电路中的电流不超过电流表的量程)，则滑动变阻器接入电路的阻值至少多大？

答案： 16.
(1)解：R_{灯} = $\frac{U}{I}$ = $\frac{3V}{0.3A}$ = 10Ω 答：单个小灯珠的阻值为10Ω。
(2)20
(3)大
(4)解：R_{总} = $\frac{U}{I_{max}}$ = $\frac{4.5V}{0.6A}$ = 7.5Ω R_{滑} = R_{总} - R_{x} = 7.5Ω - 2.5Ω = 5Ω 答：滑动变阻器接入电路的阻值至少为5Ω。
