《2025年期末直通车八年级科学上册浙教版》

7. (2025·杭州余杭、萧山)某学习小组根据提供的器材设计制作一个调光灯电路。
实验器材：两节干电池、小灯泡(2.5 V，0.3 A)、灯座、开关、导线、长度相同的6B和HB两种型号铅笔芯。
设计过程：
①小组同学合作设计了如图电路。
②甲同学提出：小灯泡正常工作时的电压为2.5 V，电流是0.3 A，电源电压是3 V。考虑到小灯泡的安全，铅笔芯接入的电阻不能太小。
③小组同学通过计算，铅笔芯接入的电阻不能小于1.7 Ω。
④乙同学提出：两种铅笔芯选用哪一种的调光效果更佳呢?
⑤小组同学结合两位同学提出的问题，通过讨论认为需要测出两支铅笔芯的电阻，确定出1.7 Ω的位置和可以调节的范围。

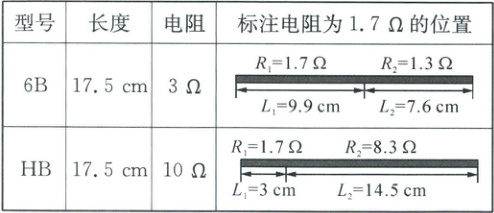

⑥小组同学根据需要增补了器材测出两种铅笔芯的相关数据并记录在下表中。


请你根据上述信息，帮助小组同学回答下列问题。(不考虑电阻受温度的影响)
(1)小组同学是想通过改变铅笔芯接入电路的长度实现调光。
(2)第①步中，为了能直观看出小灯泡的工作是否安全，需要在小灯泡两端并联电压表。
(3)第⑥步中实验测得铅笔芯的相关数据，需要增补的测量工具有刻度尺、电压表和电流表。
(4)通过测量知道当流过小灯泡的电流小于0.15 A时，小灯泡不能发光。从表中数据分析本实验选择哪一种铅笔芯较合理，并说明理由：______。

答案： 7.
(1)长度　
(2)电压表　
(3)电流表　
(4)选HB较合理，可调节的电阻范围大，电流变化明显，从而使小灯泡的亮度调节范围更大(合理即可)
